Detailný pohľad

ZWCAD > Nápoveda > ZWCAD MFG/Mechanical > Detailný pohľad

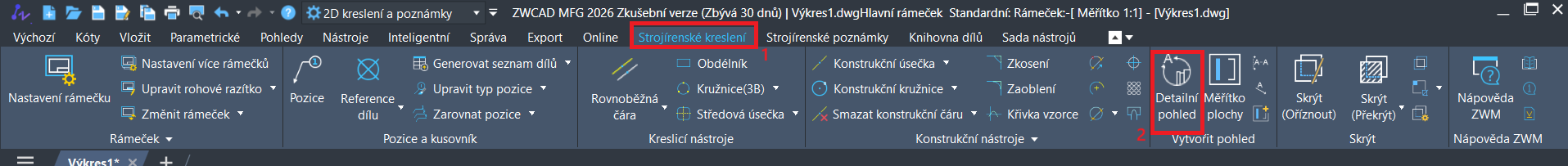

Pre tvorbu detailného pohľadu zvoľte kartu Strojírenské kreslení a v oddieli Vytvořit pohled zvoľte Detailní pohled.

Detailný pohľad v ZWCAD MFG - ikonka

Z východiskového nastavenia sa ponúkne detail pomocou kružnice. Zvoľte si stredový bod a priemer. Môžete zmeniť tiež na obDélník, Objekt alebo Konec. Ďalej zvoľte polohu štítku (označenia).

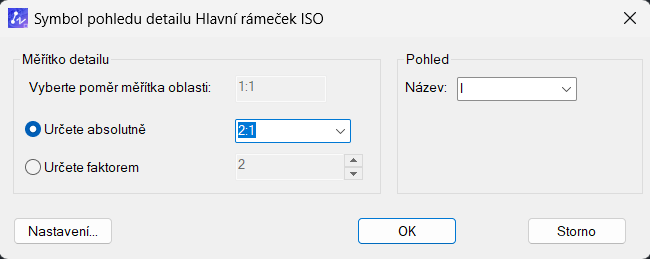

Otvorí sa okno pre nastavenie detailného pohľadu. Môžete si zvoliť medzi možnosťami Určete absolutně (výber prednastavenej normalizovanej mierky) alebo Určete faktorem (nastavenie vlastnej ľubovoľnej mierky). V políčku Název potom zvoľte označenie detailu.

Detailný pohľad v ZWCAD MFG - nastavenie

Detailný pohľad je vytvorený. Pomocou uzlových bodov ho môžete ďalej detailne posúvať a dvojklikom editovať.
