Migrácia nastavení z AutoCAD do ZWCAD

ZWCAD > Nápoveda > Užívateľské prostredie > Migrácia nastavení z AutoCAD do ZWCAD

ZWCAD ponúka známe užívateľské rozhranie a funkcie podobné aplikácii AutoCAD®. To zaisťuje hladký prechod na novú CAD platformu. V tomto sprievodcovi sa dozviete, ako rýchle a jednoducho migrovať svoje nastavenia z AutoCADu do ZWCADu.

Celá migrácia sa skladá z troch jednoduchých krokov:

1. Stiahnite a nainštalujte ZWCAD.
2. Naplánujte si migráciu.
3. Spustite migráciu do ZWCADu.

1. Stiahnutie a inštalácia ZWCADu

• Zažiadajte o odkaz pre stiahnutie skúšobnej 30-dennej verzie
• Pred dokončením migrácie AutoCAD neodinštalujte.

2. Plánovanie migrácie

Migrujte na ZWCAD so zachovaním Vašich osobných nastavení. Nižšie je uvedený zoznam konfigurácií a súborov, ktoré je možné úspešne migrovať:
• Súbory písem (.shx, .ttf).
• Súbory šrafovacích vzorov (.pat).
• Súbory aliasov príkazov (.pgp)
• Súbory CUI (.cuix).
• Šablóny DWG/DWT a súbory sady listov (.dst).
• Profily (.arg).
• Súbory štýlov multičiar (.mln).
• Konfiguračné súbory tlače (.pmp).
• Súbory štýlov tlače (.ctb, .stb).
• Súbory typov čiar (.lin).
• Súbory paliet nástrojov (.atc/ztc).
• Súbory razítiek tlače (.pss).
• Súbory mapovania písem (.fmp).
• Súbory typu INI (.ini).
• LISP (.lsp).
• Dynamické bloky.

Najskôr si premyslite, ako chcete usporiadať súbory do zložiek, a potom začnite kopírovať súbory zo starých umiestení do nových umiestení v ZWCADe. Môžu byť nutné drobné úpravy, aby nedošlo k narušeniu existujúceho prostredia, preto je vhodné obe prostredia (staré aj nové) testovať súčasne.

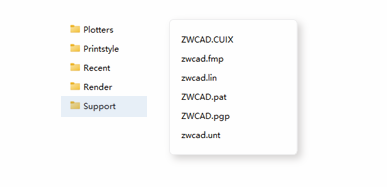

Napríklad zložky a súbory na obr. nižšie sa dajú nájsť v zložke Roaming na ceste

Súbory fontov
Skompilované súbory tvarov používané pre textové štýly alebo zložité typy čiar sa ukladajú do súboru *.shx. Súbory písem True Type používané pre textové štýly sa ukladajú do súboru *.ttf. Súbory s fontami stiahnite do zložky užívateľskej podpory pod C:Users>..uzivatel..>AppData>Roaming>WSOFT>WCAD2025>cs-CZ>Support a reštartujte ZWCAD.

Súbory podpory
Súbory šrafovacích vzorov (.pat), aliasov (.pgp), štýlov multičiar (.mln), typov čiar (.lin), razítok tlače (.pss), mapovanie písem (.fmp) a súbory INI skopírujte do zložky Support na ceste C:Users>..uzivatel..>AppData>Roaming>ZWSOFT>ZWCAD2025>cs-CZ>Support

Zložka AppData môže byť skrytá. Ak ju nevidíte, zobrazte ju v prieskumníkovi vo Windows pod Zobrazenie > Skryté položky.

3. Hlavné súbory užívateľského rozhrania

V ZWCADe je možné väčšinu prvkov užívateľského rozhrania konfigurovať prostredníctvom CUI a profilov, aby sa zachovalo konzistentné prostredie pre kreslenie, čo zvyšuje efektivitu a celkový komfort práce.
Súbor CUI ukladá všetky konfigurácie rozhrania, vrátane panelov nástrojov, ponúk, skratiek, príkazov a nastavení pracovného priestoru. Užívatelia môžu exportovať alebo importovať súbory CUI, aby udržali konzistentné užívateľské rozhranie naprieč rôznymi CAD programami. Profily ukladajú základné konfigurácie softvéru, vrátane nastavení ciest, východiskových zložiek, systémových premenných a nastavení prostredia výkresu.

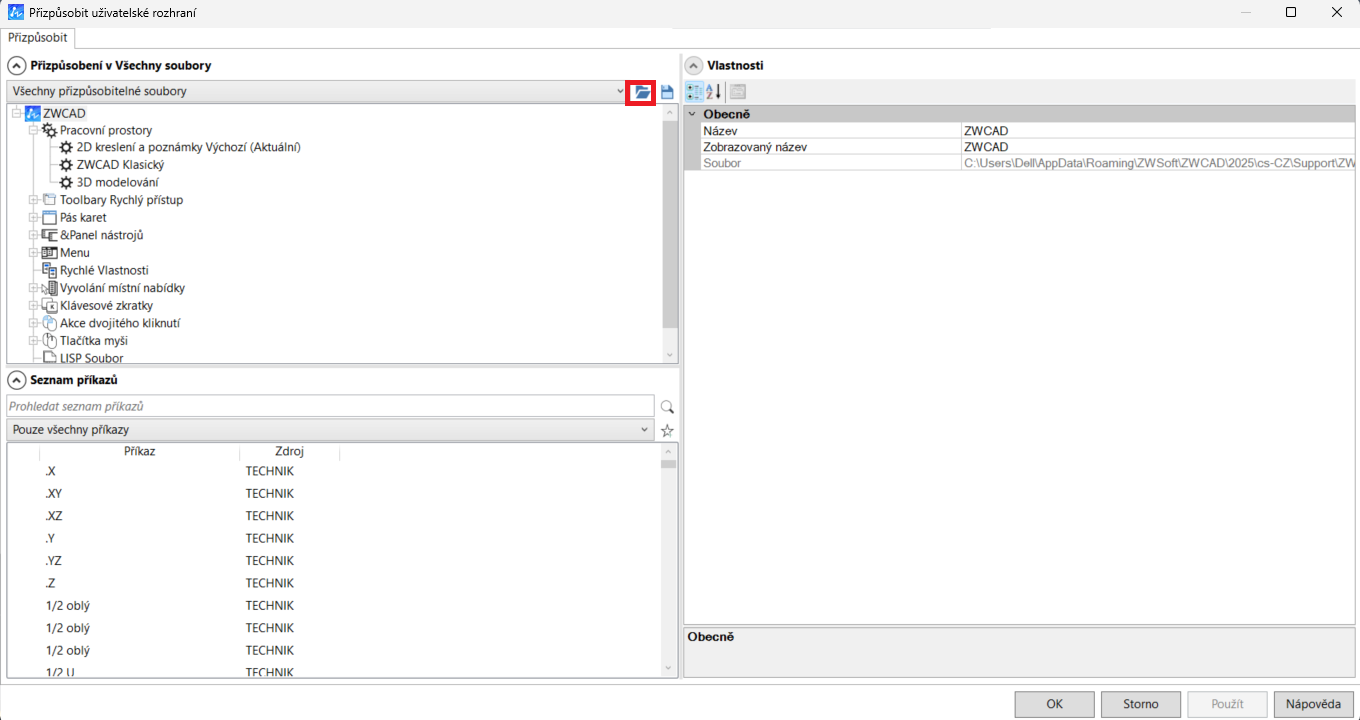

a/ Súbory CUI (.cuix)

Migrujte CUI len s vlastnými prvkami.
• Spustite príkaz CUI k otvoreniu okna Přizpůsobit uživatelské rozhraní v aplikácii AutoCAD.
• Exportujte vlastné prvky CUI pomocou karty CUI Transfer (Prenos) v aplikácií AutoCAD.
• Uložte čiastkový súbor CUI. Importujte ho do CUI ZWCADu.
• Otvorte východiskový CUI v ZWCADe.
• Kliknite na Načíst částečný soubor uživatelských úprav.
• Vyberte ho.
• Pridajte/načítajte prvky do pracovného priestoru.

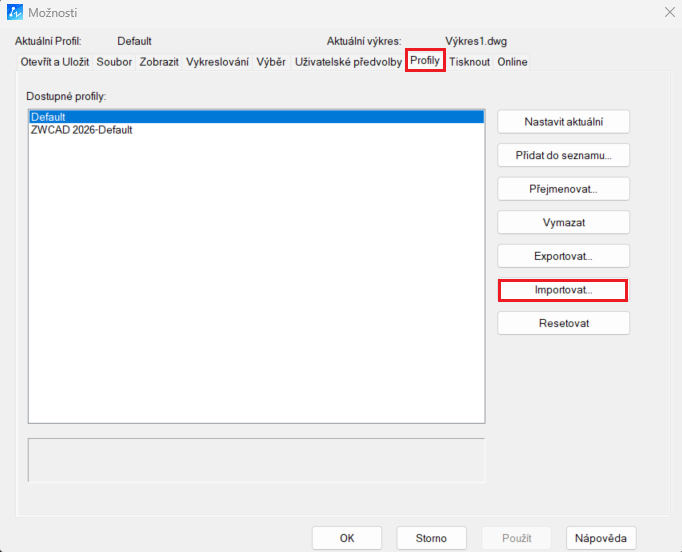

b/ Profily (.arg)

V ZWCADe si môžete prispôsobiť profily pre rôzne prostredia výkresov a uložiť ich do užívateľských profilov pre opätovné použitie. Užívateľské profily je možné exportovať ako súbory ".arg" a importovať ich do iných počítačov. To Vám umožní skopírovať Vaše nastavenia do nového počítača alebo nainštalovať rovnaké nastavenia na viacerých počítačoch.
• Môžete zadať príkaz MOŽNOSTI, kliknúť na Profily a vybrať Importovat pre import súborov ".arg".

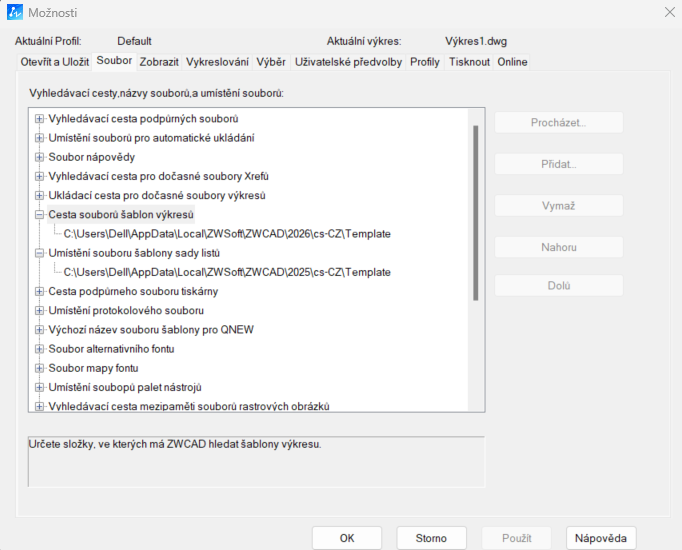

c/ Šablóny DWG/DWT a súbory sady listov (.dst)

• Zadajte príkaz MOŽNOSTI
• Prejdite na požadovanú cestu k súboru
• Vykonajte príslušné zmeny.

d/ Súbory konfigurácie plotra

• Zadajte príkaz _PLOTTERMANAGER
• Nájdite aktuálny súbor štýlov tlače (.ctb, .stb) v aktuálnom umiestení a skopírujte ho do zložky ZWCADu.

e/ Súbory paliet nástrojov (.stc/ztc)

Palety nástrojov poskytujú rýchly prístup k často používaným príkazom, nástrojom a nastaveniam, čo pomôže zvýšiť efektivitu práce.

Export paliet nástrojov (z AutoCADu)

• Zadajte príkaz _CUSTOMIZE pre otvorenie dialógového okna Přizpůsobit.
• Kliknite pravým tlačidlom na paletu nástrojov a vyberte Export.
• Vyberte umiestenie pre uloženie súboru .xtp a kliknite na Uložit.
• Zavrite dialógové okno Přizpůsobit.

Import paliet nástrojov (do ZWCADu)

• Otvorte panel Palety nástrojů.
• V panele Palety nástrojů kliknite pravým tlačidlom a vyberte Přizpůsobit paletu pre otvorenie dialógového okna Přizpůsobit paletu.
• V dialógovom okna Přizpůsobit paletu kliknite pravým tlačidlom a v miestnej ponuke zvoľte Importovat.
• V dialógovom okne Importovat paletu nástrojů zvoľte súbor palety (*.xtp).
• Kliknutím na tlačidlo Otevřít alebo dvojklikom myši paletu naimportujte. Paleta sa pridá do zoznamu paliet.
• Zavrite okno Přizpůsobit paletu.

f/ Dynamické bloky

ZWCAD dokáže previesť Vaše dynamické bloky na Flexibloky. Keď zadáte príkaz _BEDIT a vyberiete definíciu dynamického bloku pre úpravu, program sa Vás spýta, či ho chcete previesť na flexiblok alebo môžete použiť príkaz _BCONVERT pre prevod zadaného dynamického bloku na flexiblok.

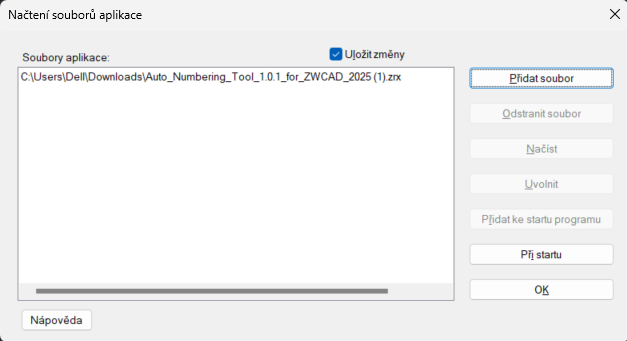

g/ LISP

Zadajte príkaz _APPLOAD alebo kliknite na Načíst soubory aplikace na karte Nástroje v zobrazenej ponuke. Otvorte dialógové okno a kliknutím na Přidat soubor vyberte súbor, ktorý chcete načítať, kliknutím na Načíst a OK nahrajte zvolený súbor.
• Pre ďalšie pokyny si stiahnite: ZWCAD 2026 LISP Migration Manual (Príručka pre migráciu LISP).
