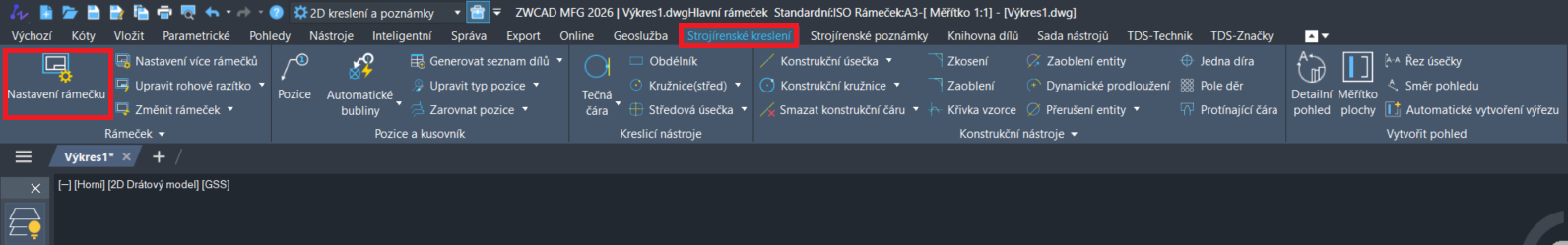

Na karte Strojírenské kreslení kliknite na ľavej strane menu na Nastavení rámečku.

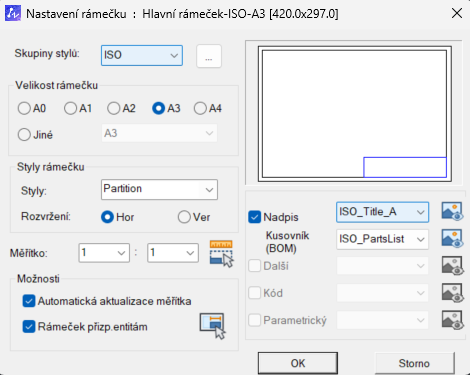

Popis nastavení
Skupiny štýlov - V zozname si môžete vybrať používané normy. Kliknutím na tlačidlo
... otvorte dialógové okno konfigurácie štýlu normy, kde môžete zobraziť a upraviť obsah nastavenia normy.
Veľkosť rámika - Zvoľte medzi štandardnými formátmi A0, A1, A2, A3 a A4, prípade ak chcete iný, atypický formát, označte zatržítkom
jiné a vyberte ho.
Štýly rámika - Rozvrhnutie - Nastavte vertikálnu alebo horizontálnu orientáciu výkresu.
Mierka - Kliknite na symbol
, a vyberte dva protiľahlé body obdĺžnika, vyčleňujúceho oblasť kreslenia. Podľa nastaveného formátu sa Vám potom automaticky nastaví mierka.
Automatická aktualizácia mierky - po zmene mierky sa automaticky aktualizuje zobrazenie kót a textov tak, aby bolo v súlade s nastavenou mierkou výkresu.
Rámik prispôsobený entitám - rámik výkresu sa automaticky prispôsobí obsahu výkresu (vybraným entitám), teda aby sa výkres zmestil do zvoleného formátu.
Nadpis a Kusovník - Nastavenie zobrazenia typu razítka a kusovníka.
