Získanie vlastností plochy a hmotových vlastností

ZWCAD > Nápoveda > Kreslenie a editácia výkresov > Získanie vlastností plochy a hmotových vlastností

Môžete získať vlastnosti plochy, obvodu a hmoty uzatvoreného objektu alebo z určených bodov vo výkrese.

Získanie plochy

Pomocou príkazu AREA môžete získať plochu uzatvoreného objektu alebo plochu uzatvorenej oblasti definovanej určenými bodmi.

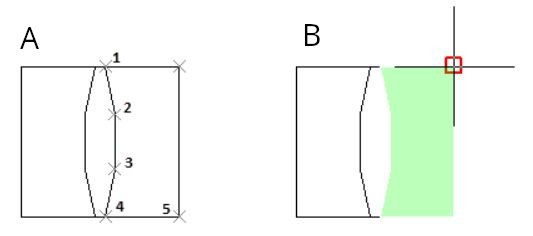

Pri výpočte plochy uzavretej oblasti tvorenej zadanými bodmi musí byť rovina, v ktorej tieto body ležia, rovnobežná s rovinou XY aktuálneho UCS.



A) Zadané body
B) Ľubovoľná uzatvorená oblasť

Môžete vypočítať uzatvorenú plochu alebo obvod zadaných objektov, ako sú kruhy, elipsy, krivky, mnohouholníky, oblasti a 3D telesá.

Získané informácie sa líšia v závislosti na type telesa:
• Kruhy: Získajte informácie o ploche a obvode.
• Elipsy, uzatvorené krivky, mnohouholníky, uzatvorené 2D spliny a oblasti: Získajte informácie o ploche a obvode.
• Neuzatvorené spliny a neuzatvorené krivky: Získajte informácie o ploche a dĺžke.
• 3D telesá: Získajte celkovú plochu 3D objektu.

U neuzatvoreného objektu sa k výpočtu plochy používa úsečka spájajúca počiatočný a koncový bod, ale dĺžka úsečky sama o sebe sa do plochy nezapočítava.



A) Vybraný objekt (neuzatvorená krivka)
B) Vypočítaná plocha

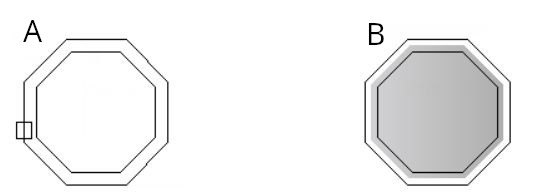

U širokej krivky sa k výpočtu plochy používa jej stredová os ako hranica.



A) Vybraný objekt (uzatvorená široká krivka)
B) Vypočítaná plocha (/i>

Príkaz Plocha je možné použiť k výpočtu zložených plôch.

• Možnosť Pridať umožňuje načítať plochu viacerých objektov alebo uzatvorených plôch definovaných zadanými bodmi.
• Možnosť Odobrať umožňuje odčítať plochu objektu alebo uzatvorenej plochy definovanej zadaným bodom od vypočítanej plochy.

TIPMožnosť Plocha príkazu MEASUREGEOM tiež umožňuje získať plochu zloženú zo zadaných objektov alebo bodov, čo má rovnakú funkciu ako príkaz Plocha.

Získanie hmotových vlastností

Pomocou príkazu MASSPROP môžete získať hmotové vlastnosti 2D oblasti alebo 3D pevného objektu, ako je objem, plocha, ťažisko, momenty zotrvačnosti atď., a výsledok zapísať do textového súboru.

TIPPomocou možnosti Mass Properties príkazu MEASUREGEOM je možné získať hmotové vlastnosti zadaného objektu, čo má rovnakú funkciu ako príkaz MASSPROP.

Súvisiace príkazy

AREA: Vypočítava plochu a obvod vybraných oblastí alebo objektov
LIST: Vypisuje relevantné vlastnosti vybranej entity
MASSPROP: Vypočítava hmotové vlastnosti vybranej oblasti alebo 3D telesa, ktoré je možné uložiť do textového súboru
MEASUREGEOM: Meria vzdialenosť, polomer, uhol, plochu a hmotové vlastnosti
PROPERTIES: Otvorí paletu Properties, v ktorej môžete skontrolovať alebo upraviť relevantné vlastnosti entity alebo výberové sady.

Súvisiace systémové premennné

AREA: Uloží poslednú hodnotu plochy vypočítanej príkazom AREA.
PERIMETER: Uloží poslednú hodnotu obvodu vypočítanú príkazom AREA alebo LIST.
