Pole dynamických blokov

ZWCAD > Nápoveda > Dynamické bloky (flexibloky) > Pole dynamických blokov

Pole sa pri dynamických blokoch využíva pre rovnomerné rozkopírovanie daných entít.

Môžeme si to ukázať na príklade obdĺžnikového stola s dvoma kruhovými stoličkami. Podľa návodu na href najskôr vytvorte Lineárny parameter (na obr. Vzdálenost1) a funkciu pretiahnutia. Od tohto pretiahnutia sa bude odvíjať pole (rovnomerné kopírovanie stoličiek). Nasledujte teda postup:

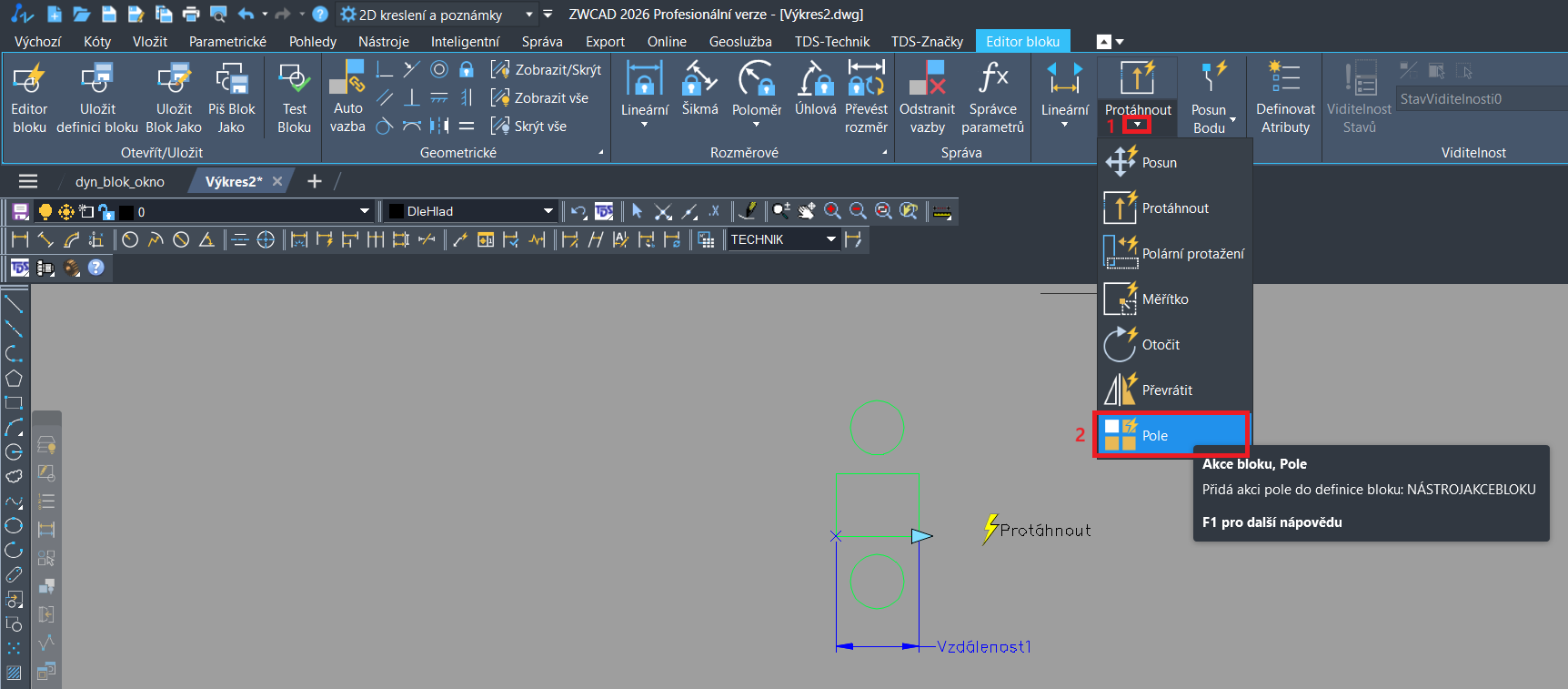

1. V editore bloku rozkliknite šípku pri Protáhnout a zvoľte Pole. Najskôr ako parameter vyberte Lineární parametr (na obr. Vzdálenost1).



2. Ďalej ako objekty vyberte entity, ktoré chcete rovnomerne kopírovať.



3. Ďalej zadajte vzdialenosť poľa (po akej vzdialenosti sa bude pole rovnomerne kopírovať). To môžete zadať buď pomocou dvoch bodov alebo číselne.



4. Umiestite značku pre pole.

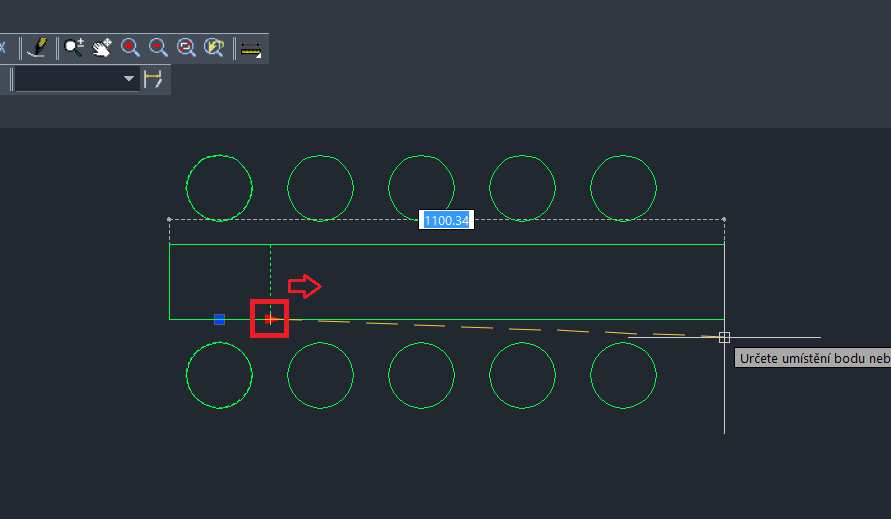

5. Teraz môžete ťahať v smere pretiahnutia a polia sa budú rovnomerne kopírovať.
