Získajte geometrické informácie o objekte pomocou rôznych príkazov.

Príkaz DIST

Príkaz DIST je možné použiť pre získanie nasledujúcich geometrických informácií o zadanom bode vo výkrese.

• Dĺžka priamky spájajúcej dva a viac bodov.
• Uhol medzi priamkou definovanou dvoma bodmi a rovinou XY.
• Uhol medzi priamkou definovanou dvoma bodmi a osou X v rovine XY.
• Delta v smeroch X, Y a Z medzi dvoma bodmi.

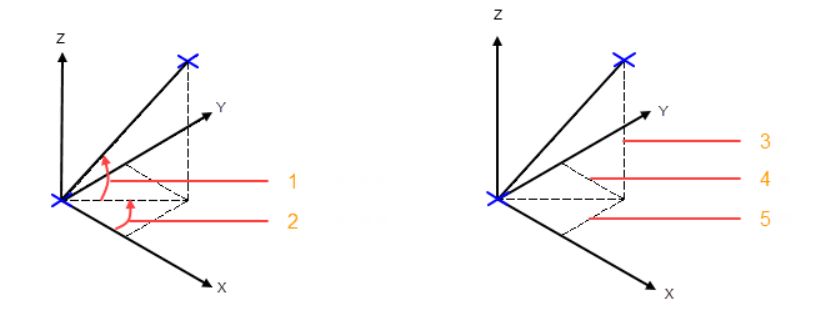

1: Uhol od roviny XY 2: Uhol v rovine XY 3:Delta Z 4: Delta X 5: Delta Y

Príkaz ID

Príkaz ID môžete využiť na získanie súradníc zadaného bodu.

Príkaz MEASUREGEOM

Príkaz MEASUREGEOM integruje funkcie viacerých príkazov na meranie, ktoré môžu získať geometrické informácie ako je vzdialenosť, polomer, uhol atď.

• Vzdialenosť: Zodpovedá funkcii príkazu DIST.
• Polomer: Meria polomer a priemer kruhu alebo oblúku.
• Uhol: Meria uhol medzi priamkami, uhol stredu a uhol tvorený troma bodmi.

Príkaz LIST

Príkaz LIST je možné použiť na získanie dĺžky a súradníc charakteristických bodov. Zobrazený obsah sa líši v závislosti na type vybraného objektu. Napríklad pri výbere čiary je možné získať dĺžku, súradnice počiatočného bodu a súradnice koncového bodu; pri výbere kruhu je možné získať obvod, polomer a súradnice stredu; pri výbere spline je možné získať dĺžku, súradnice kontrolných bodov a súradnice prispôsobovacích bodov.

Príkaz PROPERTIES

Pomocou príkazu PROPERTIES otvoríte paletu Properties, ktorá zobrazuje geometrické informácie a objektoch. Zobrazený obsah sa líši v závislosti od typu vybraného objektu. Napríklad pri výbere čiary je možné získať dĺžku, uhol, súradnice počiatočného bodu, súradnice koncového bodu a prírastok súradnicovej osy: pri výbere kruhu je možné získať obvod, polomer, priemer a súradnice stredu; pri výbere spline môžete získať dĺžku, súradnice kontrolných bodov a súradnice prispôsobovacích bodov.

Príkaz QUICKCALC

Pomocou príkazu QUICKCALC otvorte paletu QuickCalc, kde môžete pomocou hornej lišty nástrojov získať geometrické informácie, ako sú súradnice bodov, vzdialenosť a uhol.

Súvisiace príkazy

• DIST: Zmeria vzdialenosť medzi bodmi a meria uhol, pod ktorým leží priamka spájajúca dva body v rovine XY, a uhol, ktorý táto priamka zviera s rovinou XY.
• ID: Zobrazí 3D súradnice zadaného bodu v aktuálnom UCS.
• LIST: Zobrazí zoznam relevantných vlastností vybranej entity.
• MEASUREGEOM: Zmeria vzdialenosť, polomer, uhol, plochu a hmotnosť.
• PROPERTIES: Otvorí paletu Properties, v ktorej môžete skontrolovať alebo upraviť relevantné vlastnosti entity alebo výberovej sady.
• QUICKCALC: Otvorí rýchlu kalkulačku.
• UNITS: Zobrazí merné jednotky a hodnoty každého vybraného objektu.

Súvisiace systémové premenné

• AUNITS: Nastavenie jednotiek pre meranie uhlu.
• AUPREC: Nastavenie desatinnej presnosti pre uhlové jednotky.
• DISTANCE: Uloženie vzdialenosti vypočítanej funkciou DIST.
• LUNITS: Nastavenie lineárnych jednotiek.
• LUPREC: Nastavenie presnosti zobrazenia pre lineárne jednotky.
