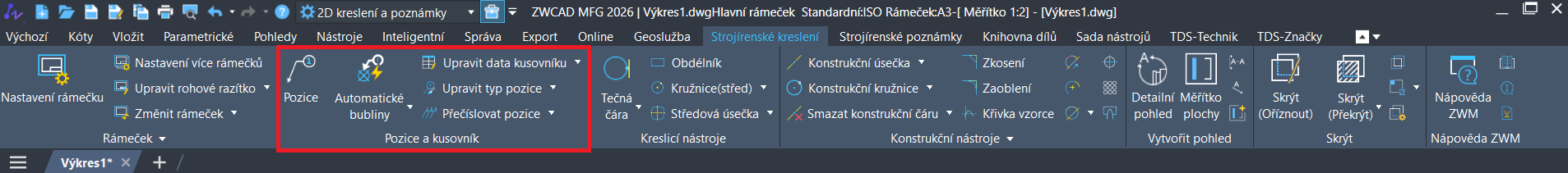

Pozícia v ZWCAD MFG je obojsmerne korelovaná s kusovníkom. Po úprave obsahu pozície sa automaticky upraví aj obsah kusovníka. Funkcia pre pozíciu a kusovník sú dostupné na karte Strojírenské kreslení.

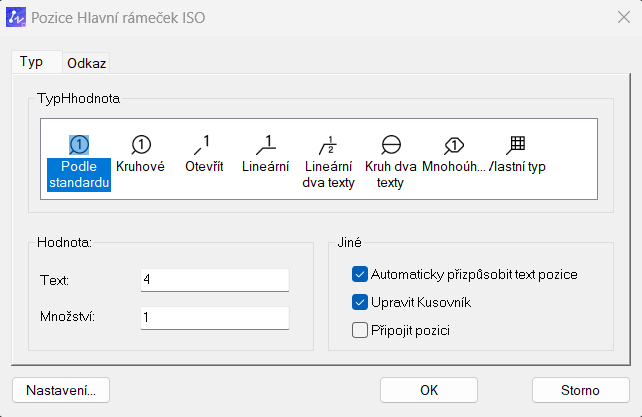

Pozice
TypHodnota - Podľa grafiky vyberte typ zobrazenia pozície.
Text - Číslo pozície. Automaticky sa zobrazuje n+1 hodnota.
Množstvo - Počet kusov pozície (prepíše sa do kusovníka).
Upraviť typ pozície
Nástroj pre úpravu typu existujúcej pozície.

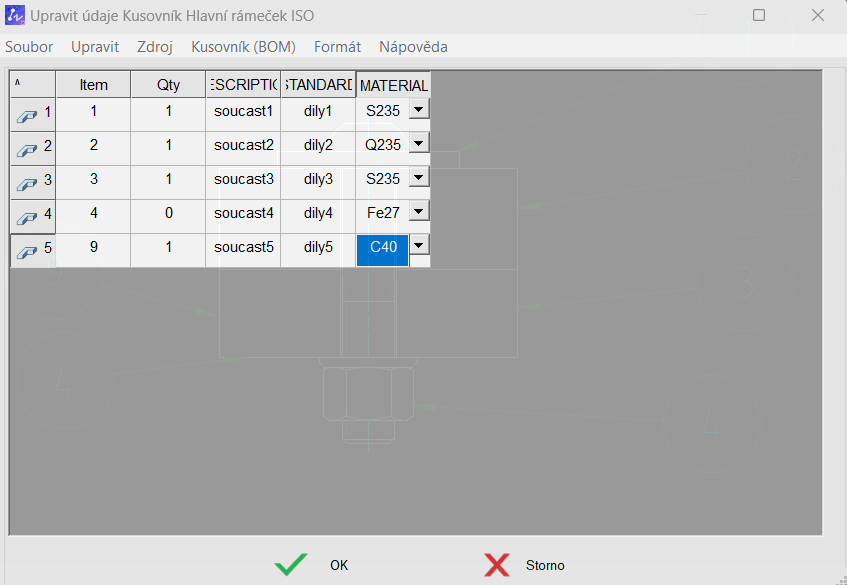

Upraviť dáta kusovníka
Môžete editovať zadané dáta existujúcej pozície.

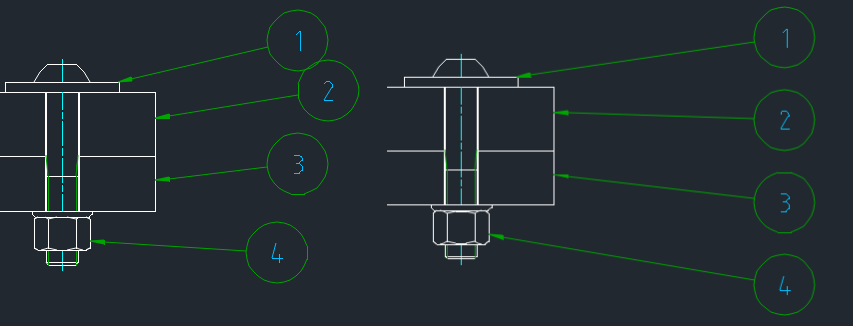

Zarovnať pozicie
Funkcia pre zarovnanie pozícií.
Ponúka sa tu možnosť
Podľa pozície šípky a
Podľa poradia výberu. Ak zvolíte prvú možnosť, zoradia sa pozície presne podľa vektora určenia, ktorý zadáte. V druhom prípade podľa poradia výberu pozícií (môžu sa teda krížiť).

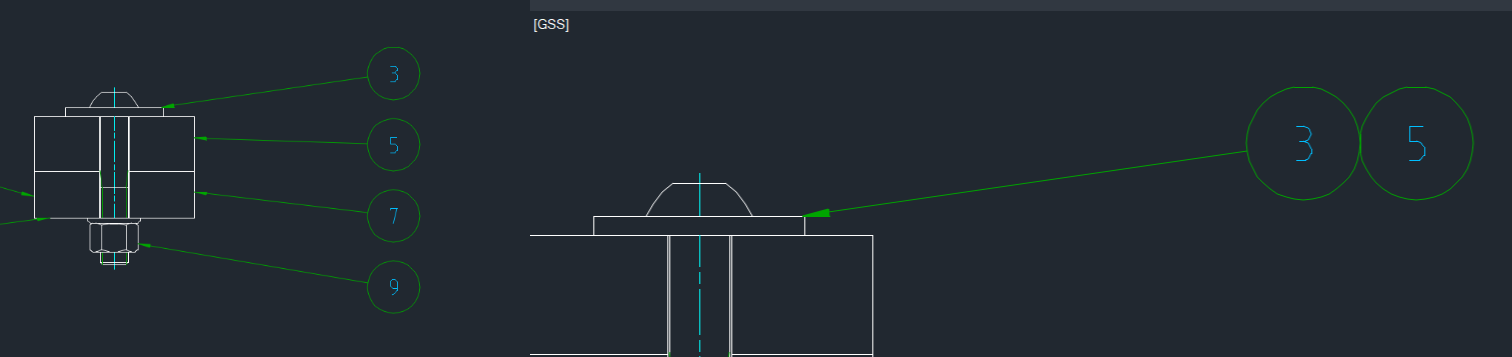

Prečíslovať pozície
Upravenie číslovania existujúcich pozícií. Najskôr vyberte počiatočné číslo, potom veľkosť kroku a postupne vyberajte pozície, ktorých sa má postupnosť týkať.
Kombinovať pozície
Funkcie pre zlúčenie viacerých pozícií.
Skryť/Zobraziť pozície
Funkcie pre skrytie vybraných pozícií. Funkcie
Zobraziť pozície potom všetky skryté opäť zobrazí.
