Tabuľka plôch

Tabuľka plôch umožňuje popis plôch vo výkrese napr. miestností, výpočet ich plochy a vytvorenie tabuľky s týmito údajmi. Pri editácii popisu vo výkrese sa zmeny prejavia aj v tabuľke.

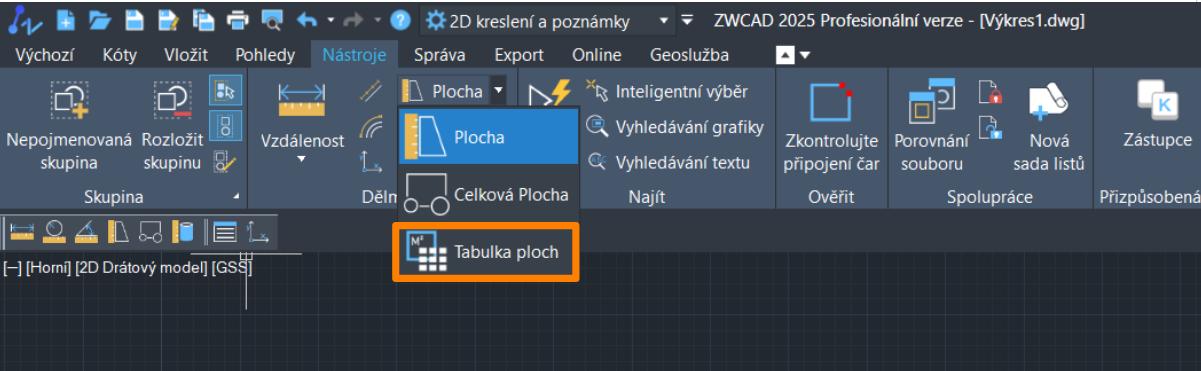

Príkaz nájdete v menu Nástroje > Dělm > Plocha >Tabulka ploch:

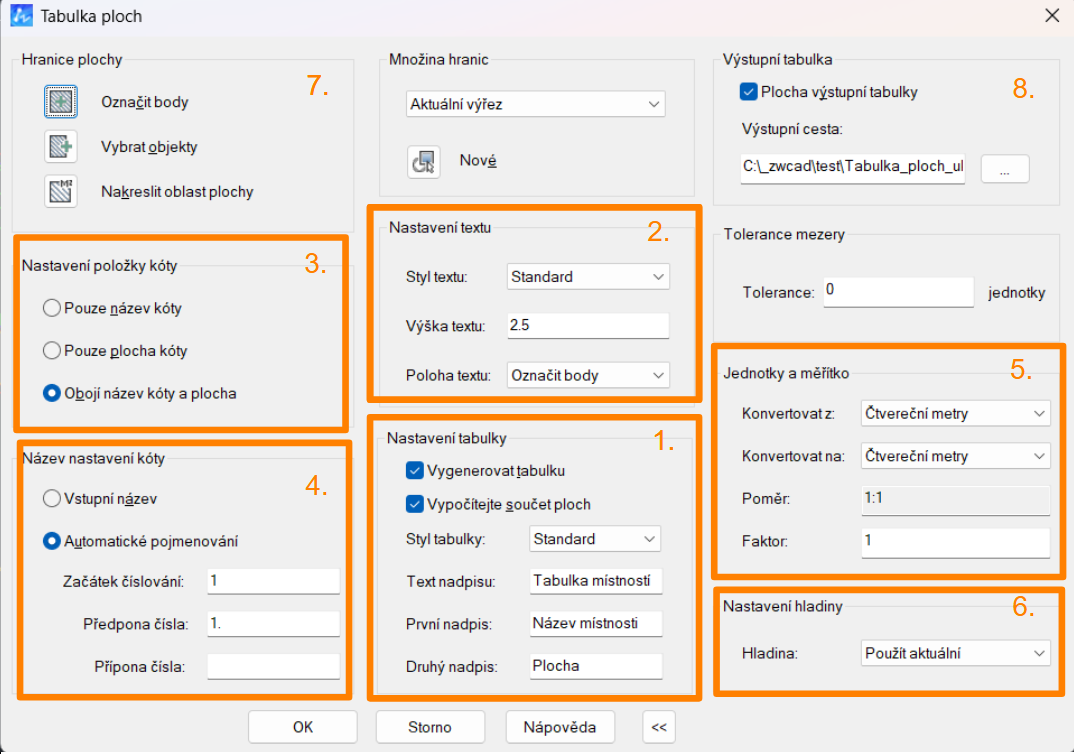

Kroky pre parametre tabuľky:



1. Nastavenie tabuľky
Ak chcete vytvoriť tabuľku plôch, zaškrtnite Vygenerovat tabulku. V opačnom prípade sa budú vkladať len popisy plôch event. ich číselné hodnoty.
Máte možnosť vybrať si, či chcete v tabuľke nakoniec súčet plôch voľbou Vypočítajte súčet plôch.
Zadajte aj ďalšie voľby pre Štýl tabuľky, Text nadpisu v tabuľke, nadpisy prvého a druhého stĺpca tabuľky.

2. Nastavenie textu
Vyberte Štýl textu z dostupných štýlov vo výkrese.
Určite Výšku textu: napr. 100.
Vyberte Polohu textu - umiesti popis plochy do jej geometrického stredu,
Označiť body - budete následne pri tvorbe popisu vyzvaní k určeniu bodu vloženia,
Pridať odkaz - popis bude umiestený s odkazovou čiarou.

3. Nastavenie položky kóty
Máte možnosť vkladať:
Len názov kóty - tj. pomenovanie plochy,
Len plocha kóty - vloží číselnú hodnotu veľkosti plochy,
Oboje názov kóty a plocha - pre vloženie ako názvu plochy, aj jej číselnej hodnoty.

4. Jednotky a mierka
Ak kreslíte napr. v mm, ale chcete mať plochu vyjadrenú v m, môžete navoliť napr.:
Konvertovať z tj. jednotky, ktoré zodpovedajú jednotkám kreslenia: Čtvereční milimetry (milimetre štvorcové)
Konvertovať na tj. na jednotky obsahu plochy: Čtvereční metry (metre štvorcové)

6. Nastavenie hladiny:
Umožní vložiť vytvorenú tabuľku a popisy buď do aktuálnej hladiny, 0 alebo Default.

7. Hranice plochy:
Výber spôsobu určenia plochy vo výkrese. Medzi spôsobmi je možné prepínať aj behom tvorby tabuľky pomocou skratiek v príkazovom riadku.

8. Výstupná tabuľka:
Voľba pre uloženie tabuľky vo formáte .csv, pre následnú editáciu napr. v Excele.

Nasleduje popis príkladu tvorby tabuľky miestností pomocou vyššie uvedených volieb:

- Vyberte bod pre vytvorenie tabuľky (tj. bod vo výkresovom priestore, kam sa vloží tabuľka)

- Vyberte body nebo vybrat Objekty/kReslit oblast/Množina hranic: postupným výberom plôch sa plochy vkladajú do výkresu aj tabuľky. Spôsob výberu je možné výhodne meniť napísaním veľkého písmena z danej voľby:
Vyberte body - pridá plochu kliknutím dovnútra plochy, ktorá je už vo výkrese nakreslená, hranice nemusí tvoriť krivka;
kResli oblast - umožní postupným výberom bodov plochu vo výkrese definovať, vhodné napr. pre miestnosti s nábytkom atď.;
Množina hraníc - plocha je definovaná výberom uzavretej hranice plochy napr. krivky.

Ak ste zvolili v nastavení v kroku 2 Polohu textu: Označit body, je nutné každému popisu plochy (miestnosti) zvoliť vkladací bod popisu. Inak sa vloží automaticky podľa zadanej preferencie na stred alebo ako odkaz.

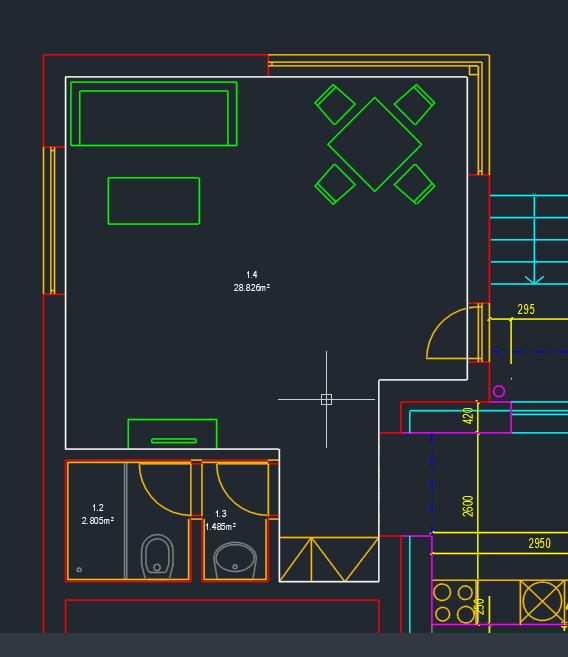

Vložené popisy vo výkrese:

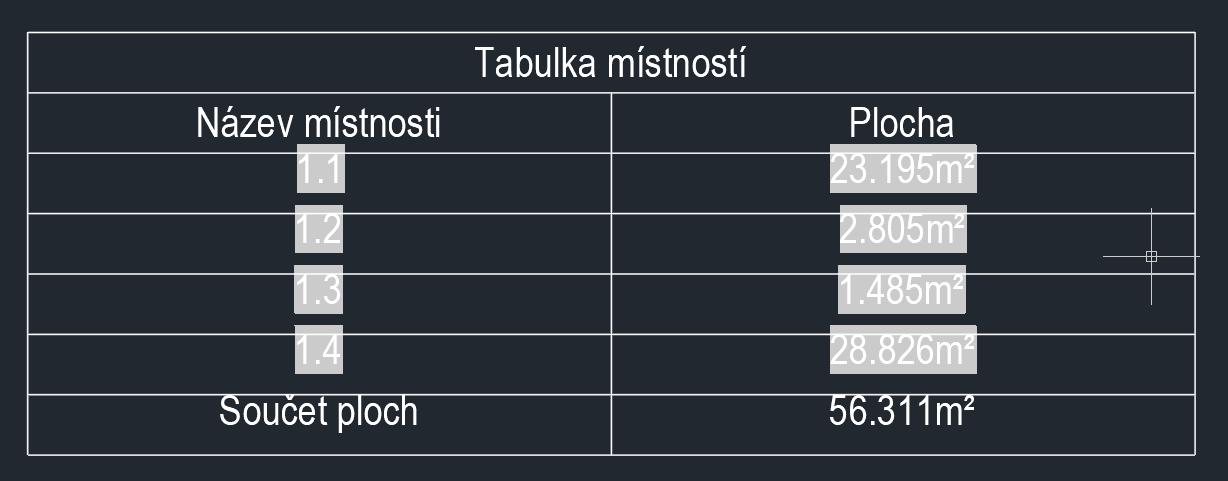

Vložená tabuľka miestností:
