Ak máte viacero rôznych verzií zobrazení jedného bloku, môžete použiť parameter vzdialenosti. Ukážeme si to na prípade stola so stoličkami, kde budú k dispozícii celkom štyri varianty (4, 3, 2 a 1 stolička, ktoré budú postupne miznúť proti smeru hodinových ručičiek).

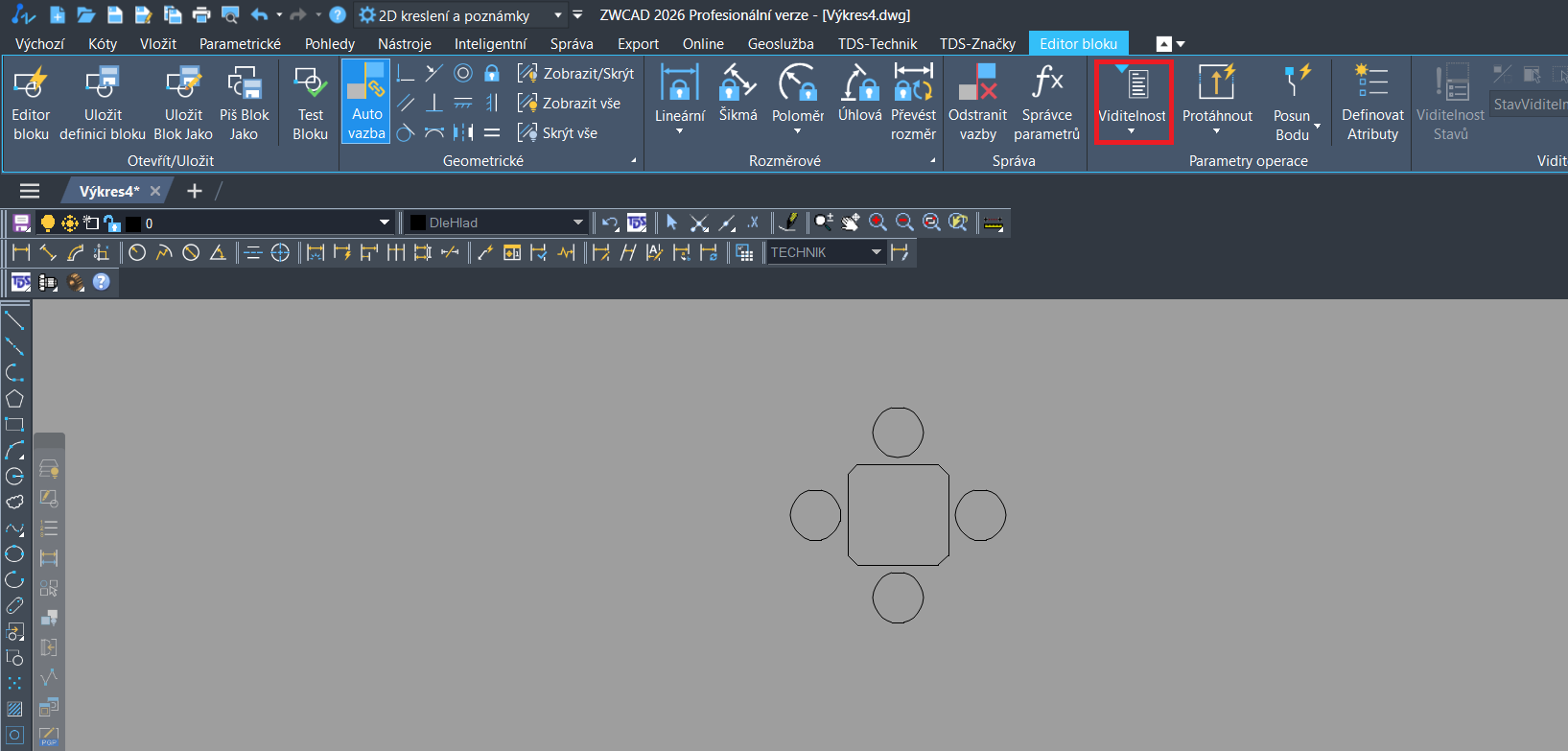

1. Najskôr nakreslite všetky entity, ktoré budú v rámci viditeľnosti dostupné a vytvorte ich ako jeden blok. V editore bloku kliknite na Viditelnost.

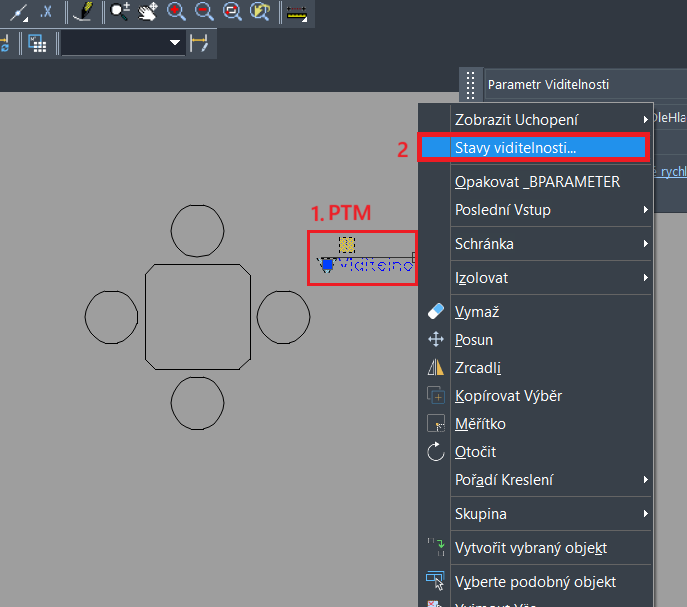

2. Tým umiestíte parameter viditeľnosti, na ktorý kliknete pravým tlačidlom myši a zvoľte Stavy viditelnosti....

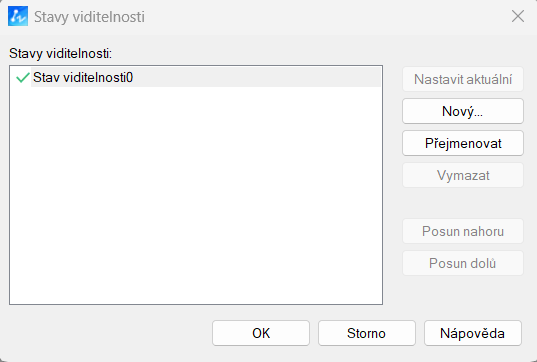

3. Zobrazí sa tabuľka Stavy viditeľnosti, kde sa zobrazil východiskový stav viditeľnosti.

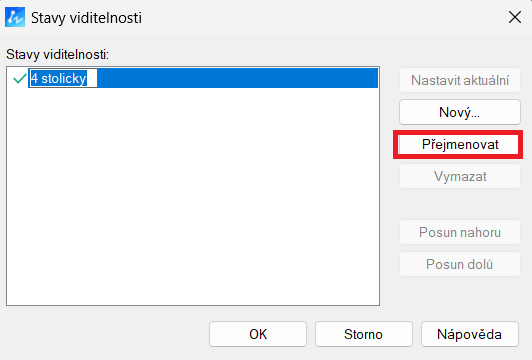

4. Tento východiskový stav (aj každý iný) môžeme Premenovať.

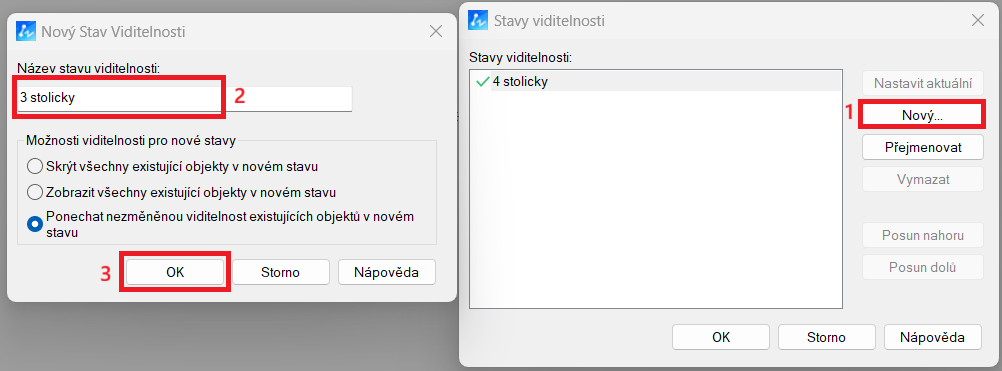

5. Pre ďalší variant viditeľnosti kliknite na Nový..., zadajte názov a potvrďte OK.

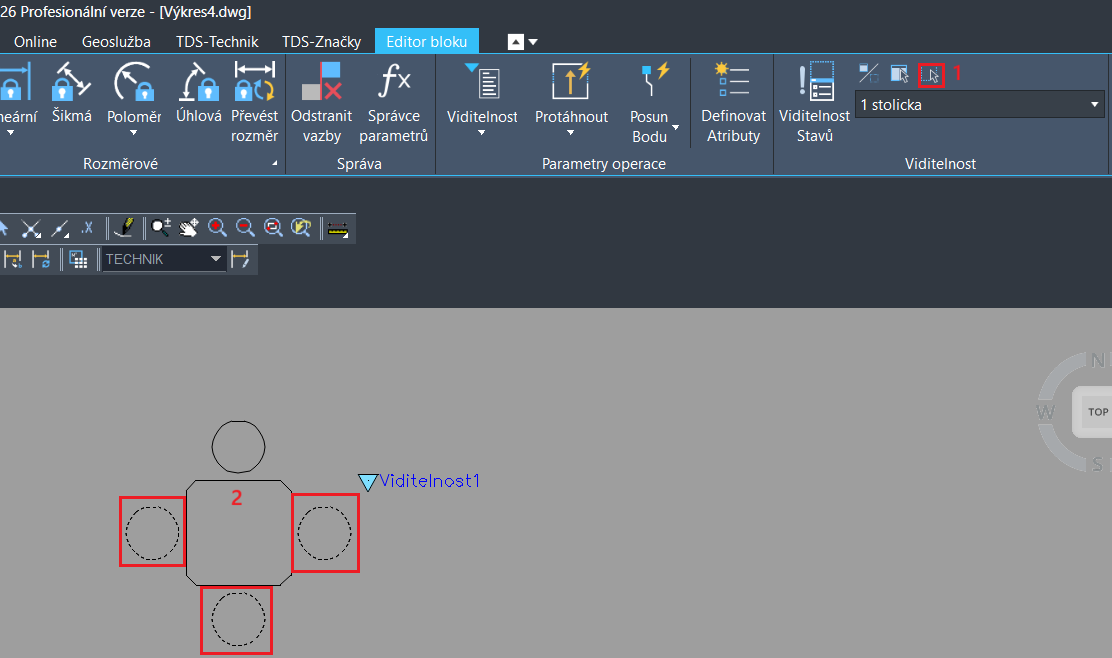

6. V oddiele viditeľnosť kliknite na Neviditelný a označte entity, ktoré chcete skryť.
7. Pomocou šípky pri stave viditeľnosti zvoľte iný stav a zneviditeľnite požadované entity.

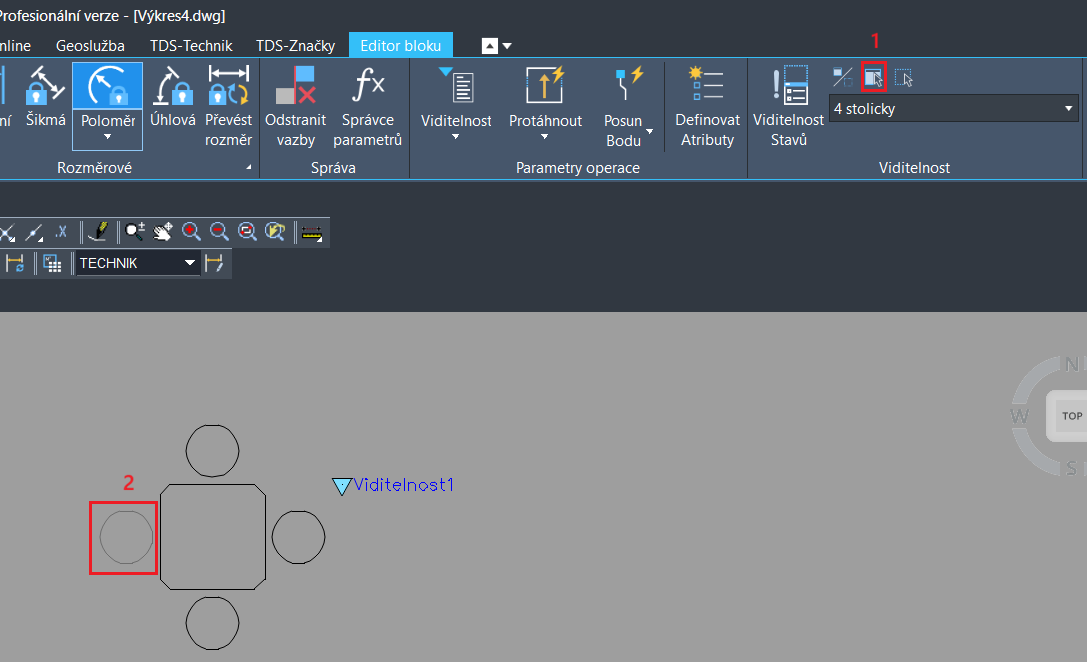

8. Ak ste naopak skryli niečo navyše a chcete túto entitu znova zobraziť, zvoľte Zviditelnit.
9. V momente, keď ste s editovaním bloku hotoví, stlačte Zavřít editor bloku.
10. V modelovom prostredí, keď pomocou ľavého tlačidla myši označíte blok, rozkliknite modrú šípku a zvoľte variant zobrazenia.
