Vektorizácia rastrového obrázku

ZWCAD > Nápoveda > Kreslenie a editácia výkresov > Vektorizácia rastrového obrázku

Zadajte príkaz VECTORIZATION, aby ste pomocou funkcie vektorizácie rastrového obrázku previedli objekty v rastrových obrázkoch na vektorovú grafiku.

• Rastrové obrázky zobrazujú obsah obrázku prostredníctvom jednotlivých pixelov a čím viac pixelov je v rovnakom rámiku, tým vyššia je kvalita obrázku. Pri priblížení sa obrázok môže stať rozmazaným a skresleným.
• Vektorová grafika používa k vykresleniu grafiky matematickej rovnice, body na čiarach a krivkách a výplňové farby. Zmena mierky vektorovej grafiky nemá vplyv na kvalitu jej zobrazenia.

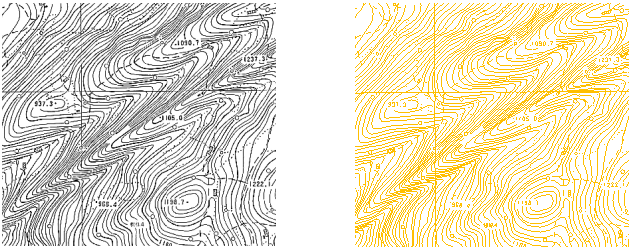

Prevod na vektorovú grafiku

Niektoré staršie konštrukčné výkresy môžu byť len v papierovej podobe, prípadne sa ich elektronická verzia mohla stratiť. Ak sa prekresľujú podľa papierových výkresov, je to často časovo náročné, pracné a nie je možné zaručiť presnosť. Do výkresov ZWCAD môžete vložiť naskenovaný obrázok papierových výkresov a pomocou príkazu VECTORIZATION extrahovať rastrové objekty do vektorových objektov.



Po vektorizácii sa vytvoria zodpovedajúce vrstvy na základe rôznych typov vektorov. Ak je napríklad po vektorizácii generovaná čiara, bude vytvorená nová hladina Čiara.

Konfigurácia vektorizácie

Pomocou príkazu VECTORIZATIONOPTIONS môžete nastaviť príslušné parametre na základe vlastností aktuálneho rastrového obrázku a požiadavky na extrakciu vektorov.

>Metóda extrakcie

Metóda extrakcie riadi extrakciu osových čiar alebo kontúrových čiar z rastrových obrázkov.
Nasledujúci diagram ilustruje extrakciu osových čiar a kontúrových čiar z rastrových obrázkov.



> Maximálna dĺžka krátkej čiary.

Maximálna dĺžka krátkej čiary určuje, či budú nezávislé objekty v rastre vektorizované na základe ich dĺžky.



> Typy prispôsobenia

Objekty prispôsobenia riadia vektorový typ rastrových objektov po prevode a podporujú prevod rastrových objektov na čiary, kruhy, oblúky a krivky.

Revízia vektorizácie

Po extrakcii vektorizácie sa v príkazovom riadku zobrazí otázka, či chcete vektorové objekty upraviť. K revízii výsledkov vektorového prevodu môžete tiež využiť príkaz VECTORIZATIONRECTIFY.

> Zlúčiť

Zlúči dva spojené alebo pretínajúce sa vektorové objekty a vybrané časti budú zlúčené na základe ich polohových vzťahov. Ak sa dva objekty nepretínajú, budú spracované metódou Connect.



> Rozdeliť

Rozdelí vektorový objekt v bode výberu.



> Spojiť

Spojte dva vektorové objekty tak, že spojíte jeden koncový bod jedného objektu s druhým koncovým bodom druhého objektu.



Súvisiace príkazy

VECTORIZATION: Previesť objekty vo vybranom rastrovom obrázku na vektorovú grafiku.
VECTORIZATIONOPTIONS: Nastaviť konfiguráciu vektorizácie rastrového obrázku.
VECTORIZATIONRECTIFY: Zlúčiť, rozdeliť alebo spojiť extrahované vektorové objekty.
