Pre vloženie externej referencie (skrátene xrefu) využite jednu z nasledujúcich možností:
• Do príkazového riadku zadajte príkaz XPŘIPOJ alebo _XATTACH.

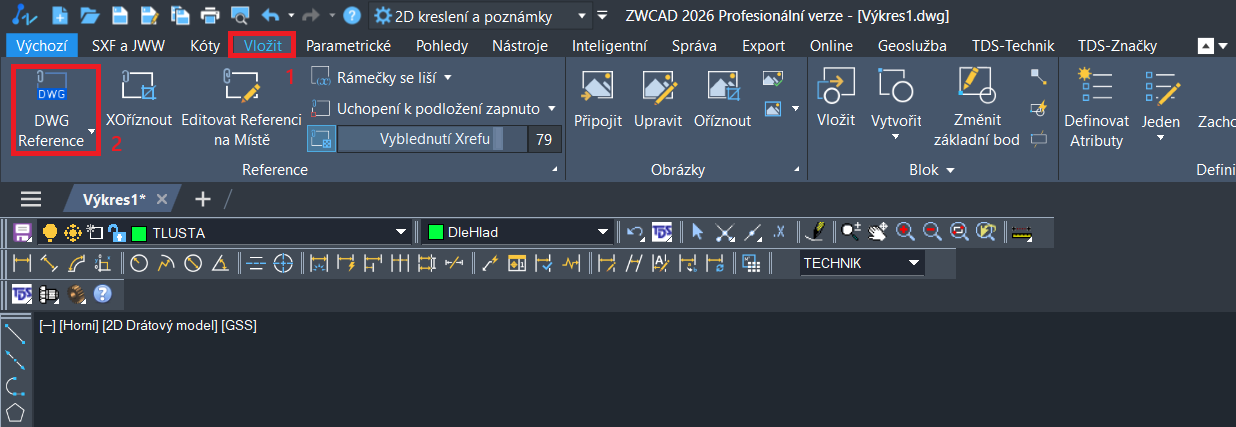

• Na karte Vložit použite funkciu DWG Reference. Po rozbalení možnosti pomocou šípky môžete vložiť i DWF, PDF a DGN.
Nastavenie vloženia

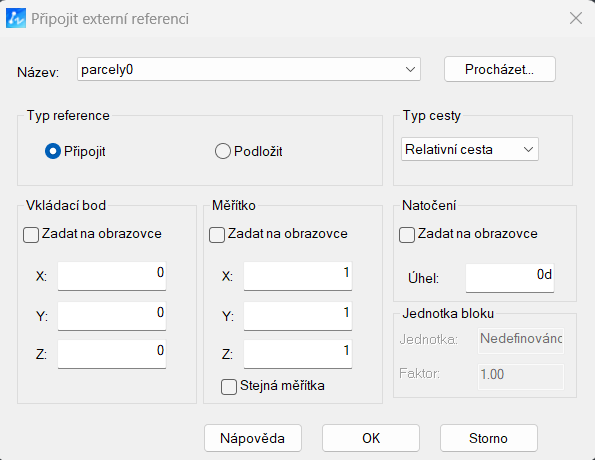

Zobrazí sa okno pre
Připojit externí referenci. V kolónke
Název je Vami zvolený súbor, ktorý môžete pomocou
Procházet... zmeniť.
Typ referencie
Připojit - ak sú vložené
vnorené externé referencie, budú zobrazené v aktuálnom výkrese.
Podložit - ak sú vložené
vnorené externé referencie, nebudú zobrazené v aktuálnom výkrese.
Typ cesty
Relatívna cesta predstavuje uloženie cesty externej referencie vzhľadom k hlavnému výkresu. Pri kopírovaní, ak sa relatívna poloha oboch nezmení, sa externá referencia neztratí. Jedná sa o
odporúčané nastavenie.
Úplná cesta predstavuje uloženie
presnej cesty externej referencie k hlavnému výkresu so stratou flexibility. Ak cestu zmeníte, nadväznosť sa stratí.
Žiadna cesta predstavuje možnosť, kedy sa ZWCAD vôbec nepozerá na cestu. Len hľadá súbor s rovnakým názvom v tej zložke, kde je práve umiestený hlavný výkres.
Mierka a Natočenie
Podobne ako pri vkladaní blokov, ak zaškrtnete
Zadat na obrazovce, zadávate vkladací bod, koeficient mierky a uhol natočenia pomocou príkazového riadku v priebehu vkladania. Ak necháte kolonku nezaškrtnutú, nastavia sa prednastavené hodnoty z tabuľky.
V prípade vkladacieho bodu je to [0,0,0], čo je bežné, ak pracujete s materiálmi v geodetických súradniciach (napr. S-JTSK), takže sa vo väčšine prípadov nechá takto.
Podobné je to u mierky, kde je prednastavené pre mierku 1:1 [1,1,1]. Ak chcete xref zväčšiť alebo zmenšiť rovnomerne vo všetkých smeroch, potom zaškrtnite kolónku
Stejná měřítka a stačí prepísať len hodnotu pre X.
Uhol natočenia umožňuje otočiť xref podľa zadaného uhla. Kladný uhol natočenia smeruje vždy proti smeru hodinových ručičiek.
