Statická analýza nosníka v ZWCAD MFG

ZWCAD > Nápoveda > Statická analýza nosníka v ZWCAD MFG

ZWCAD MFG ponúka od verzie 2025 výpočet statickej analýzy namáhania nosníka.

Postup

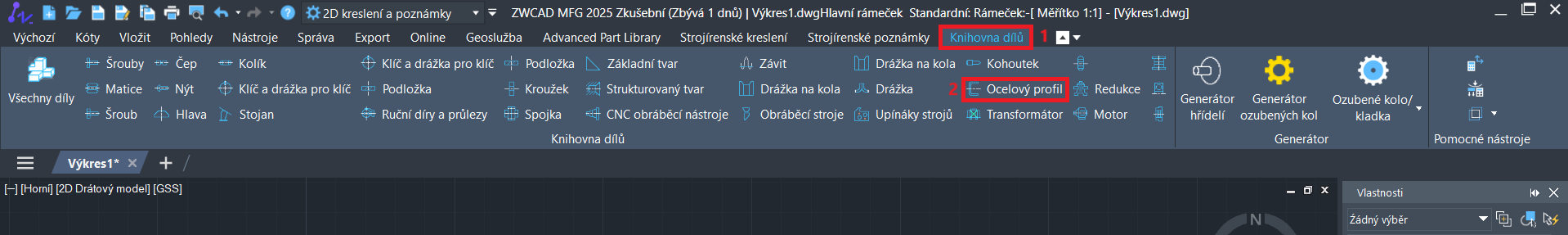

1. Najskôr musíte definovať prierez profilu, pre ktorý chcete spočítať statickú analýzu. Ten môžete buď nakresliť alebo definujete priamo v ZWCAD MFG. Na karte Knihovna dílů vyberete Ocelový profil.

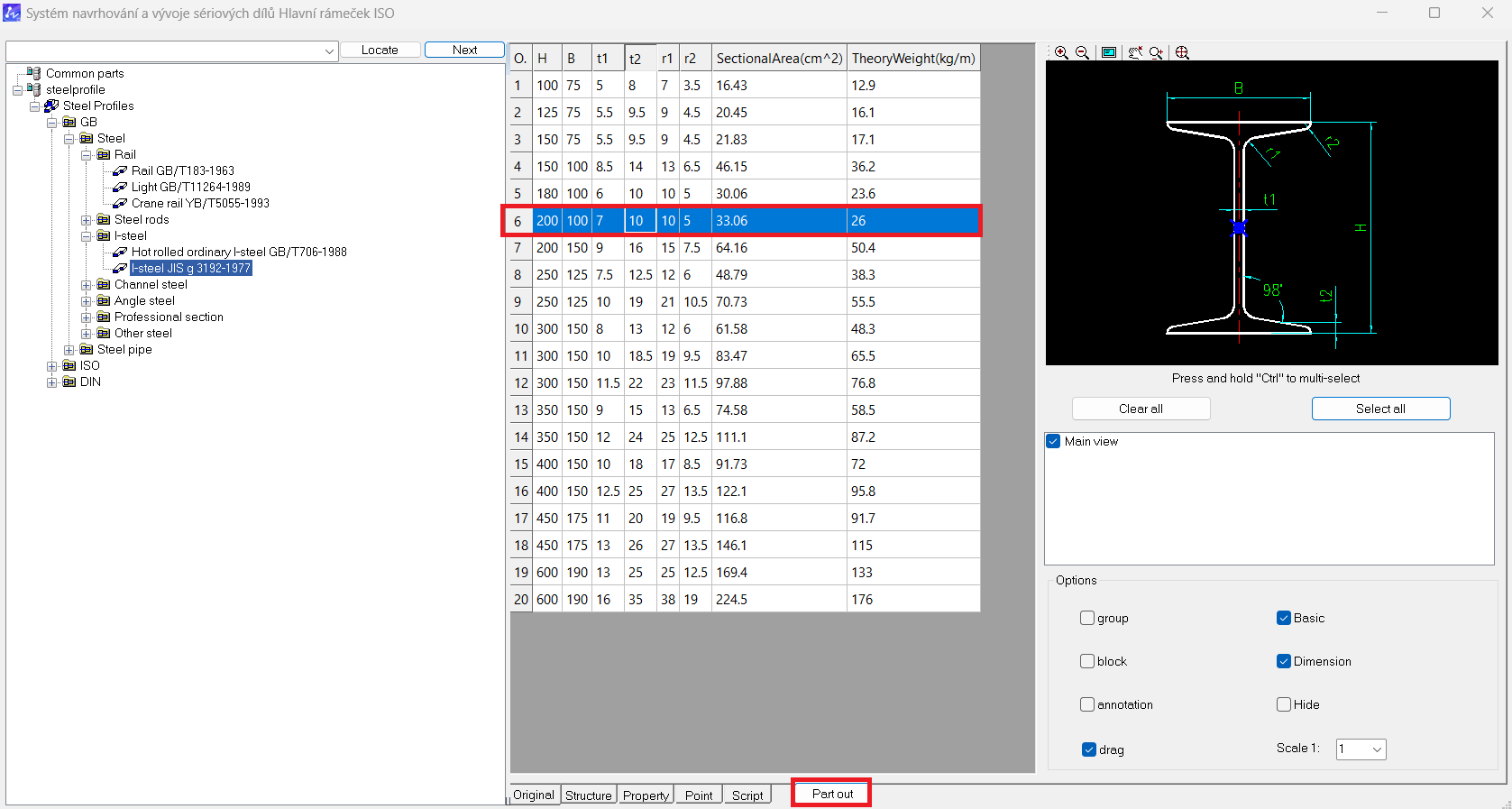

2. Z ponuky noriem vyberte profil.



3. Pre statickú analýzu potrebujte poznať moment zotrvačnosti nosníka. Funkciu pre výpočet nájdete na karte Knihovna dílů.

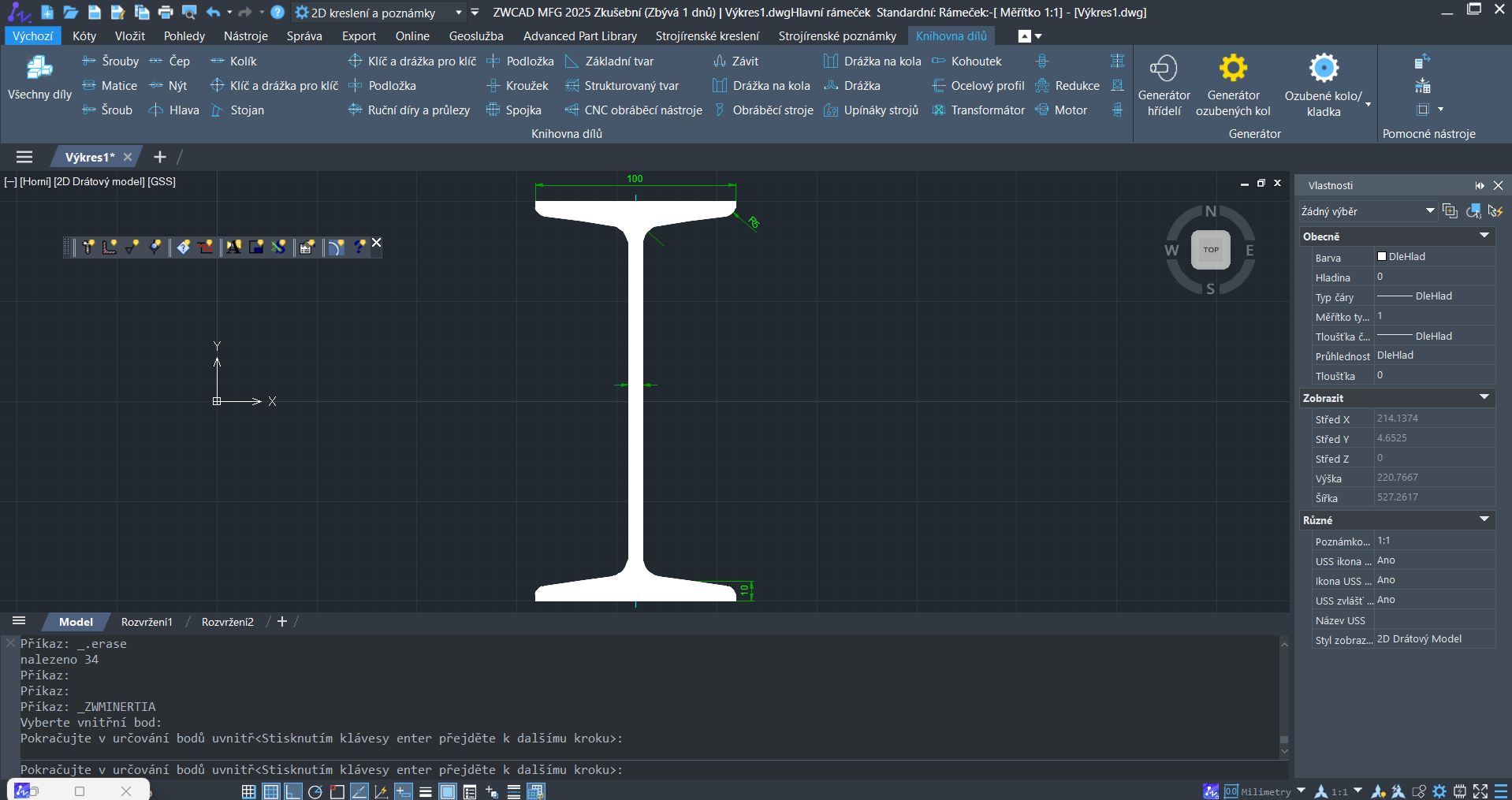

4. Teraz bodom označte vnútorný obsah profilu a odsúhlaste.

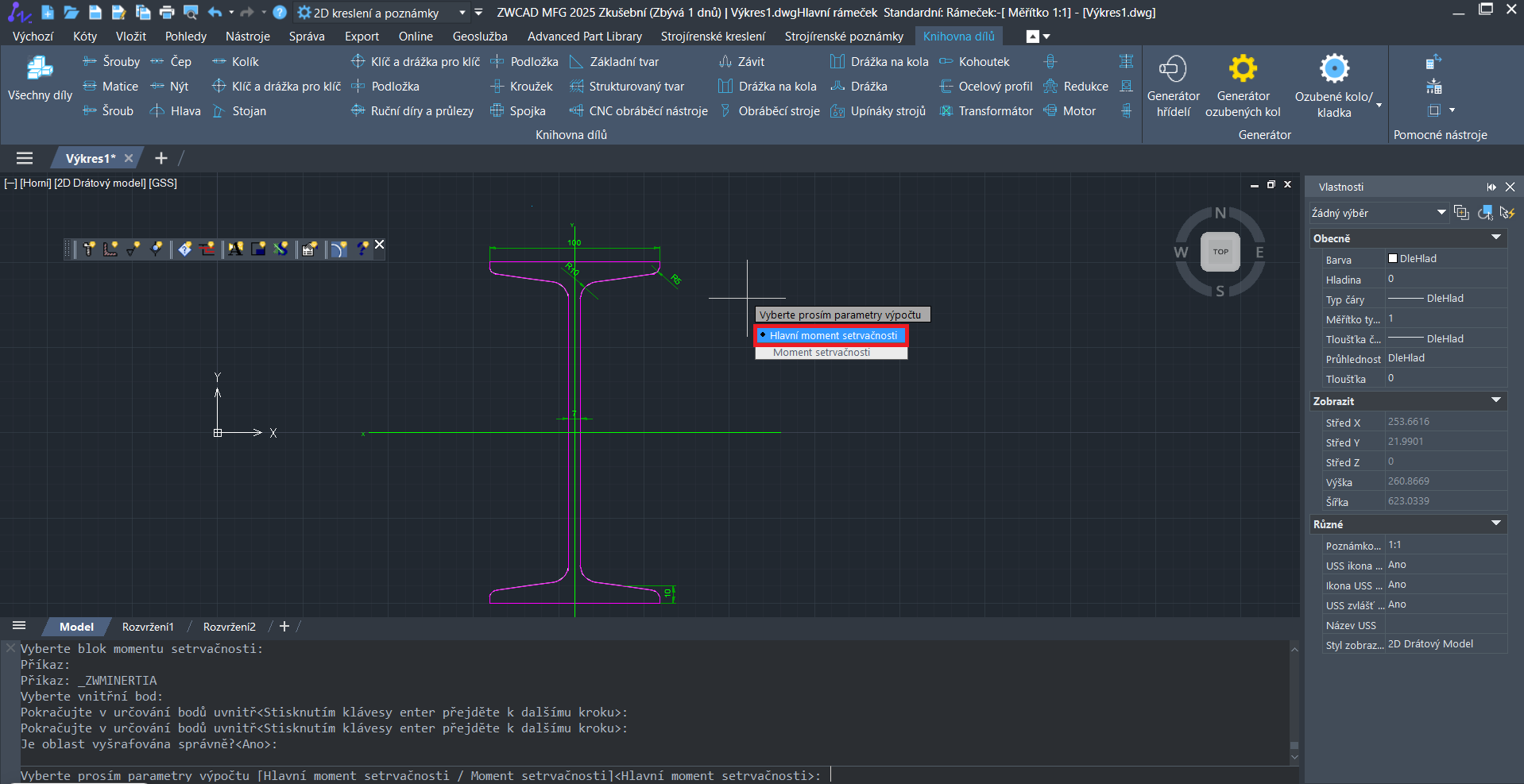

5. Vyberte Hlavní moment setrvačnosti.

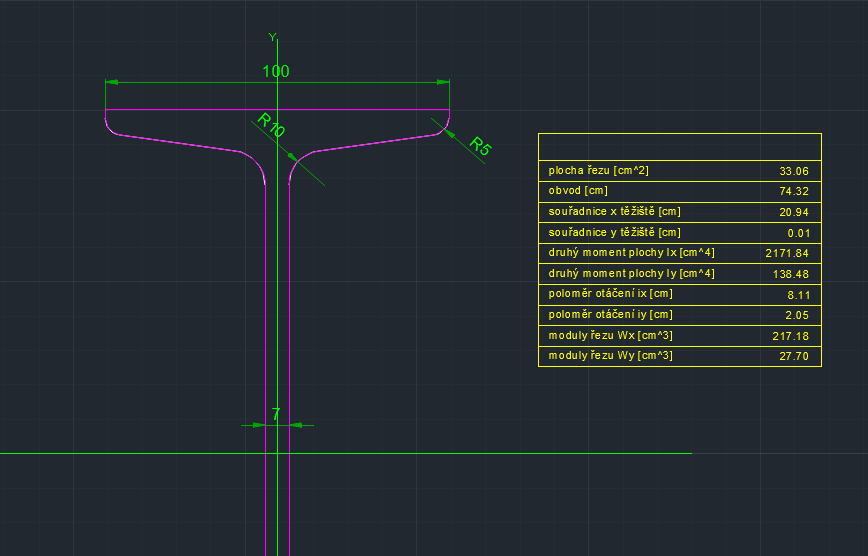

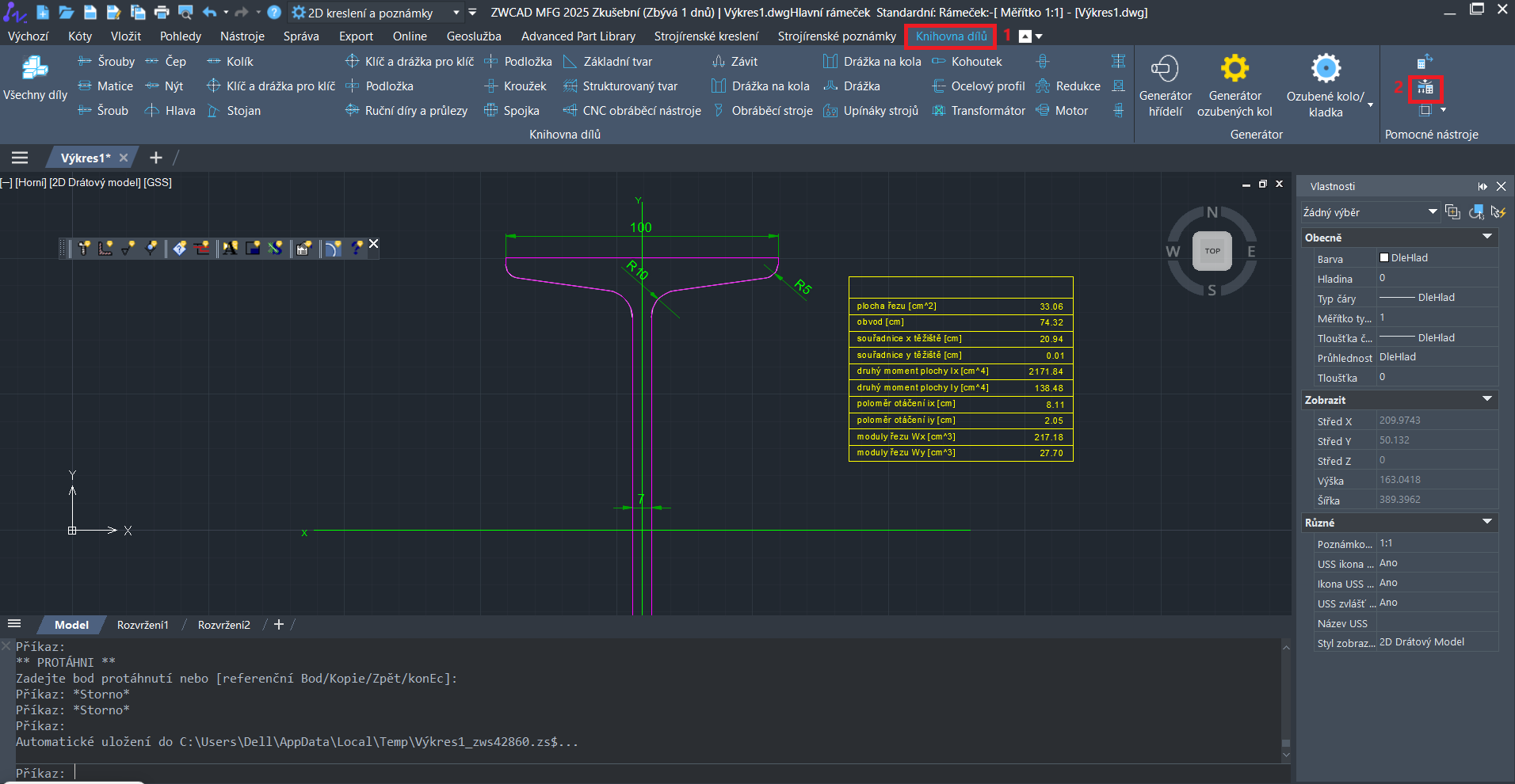

6. Vygeneruje sa tabuľka geometrických a mechanických vlastností profilu, vrátane momentu zotrvačnosti v smere osy x a y.



7. Teraz môžete spustiť funkciu Čiara odchýlky pre výpočet statickej analýzy nosníku, nájdete ju na karte Knižnica dielov.

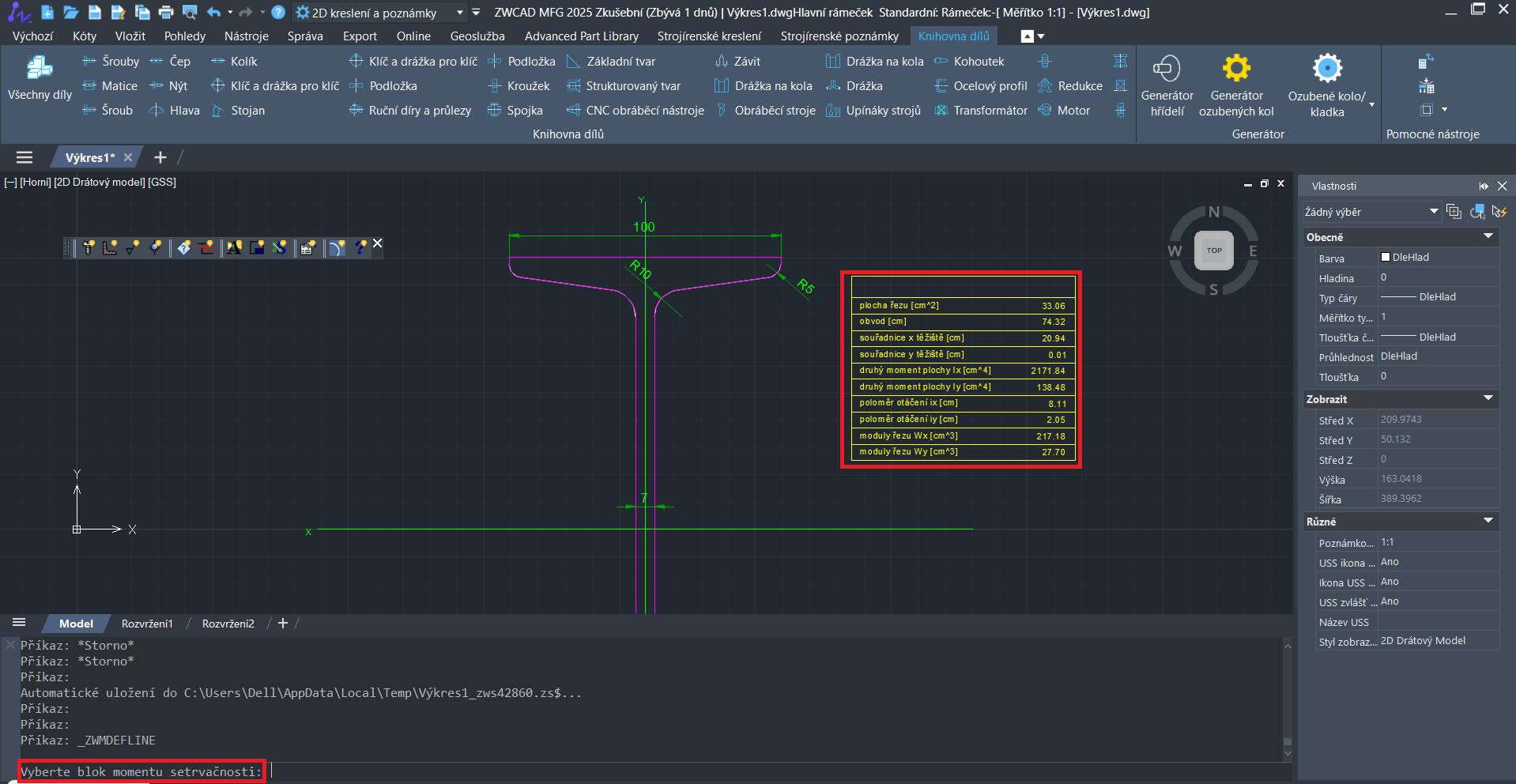

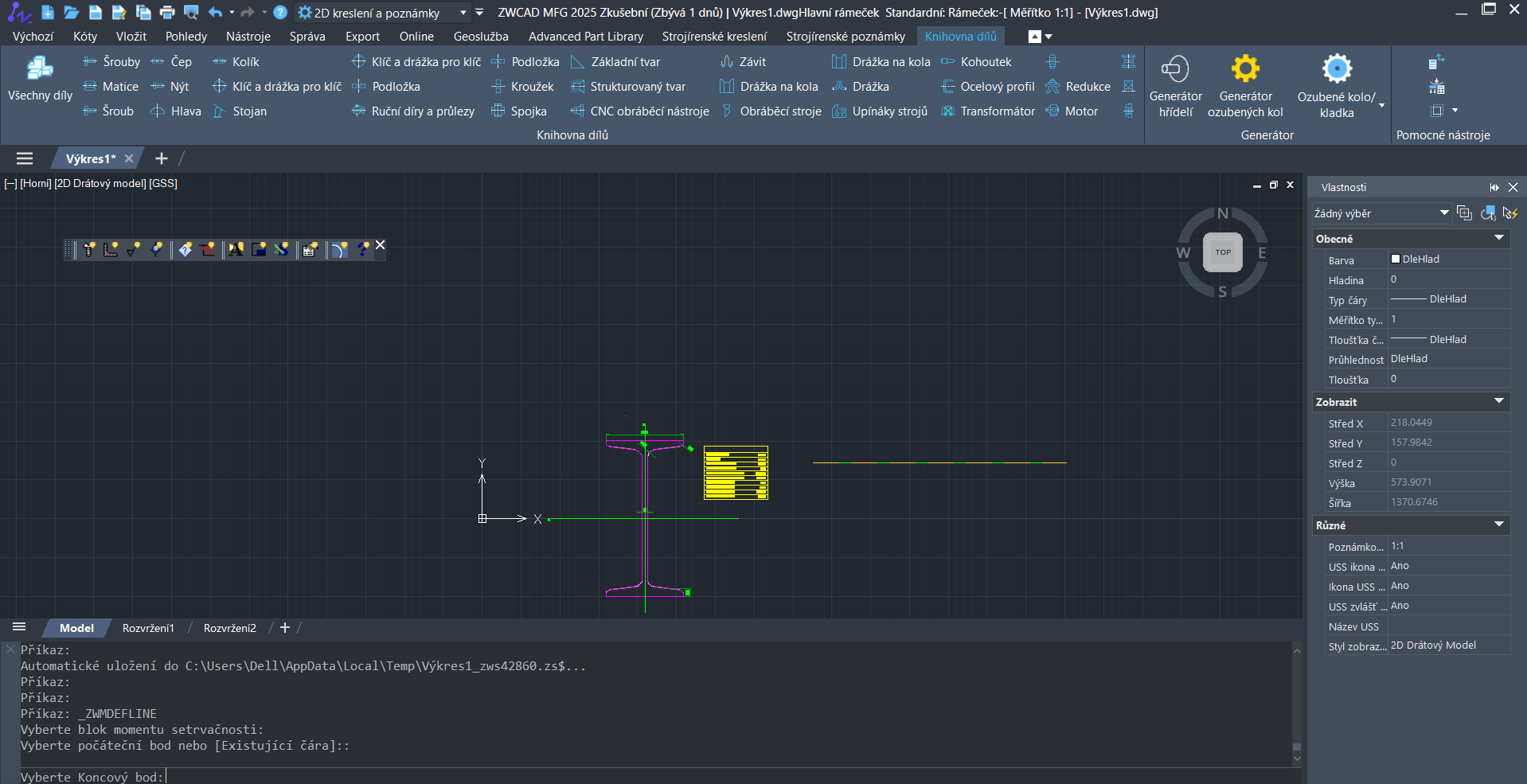

8. Program Vás v príkazovom riadku vyzve k označeniu bloku momentu zotrvačnosti (tabuľka viz. bod 6).

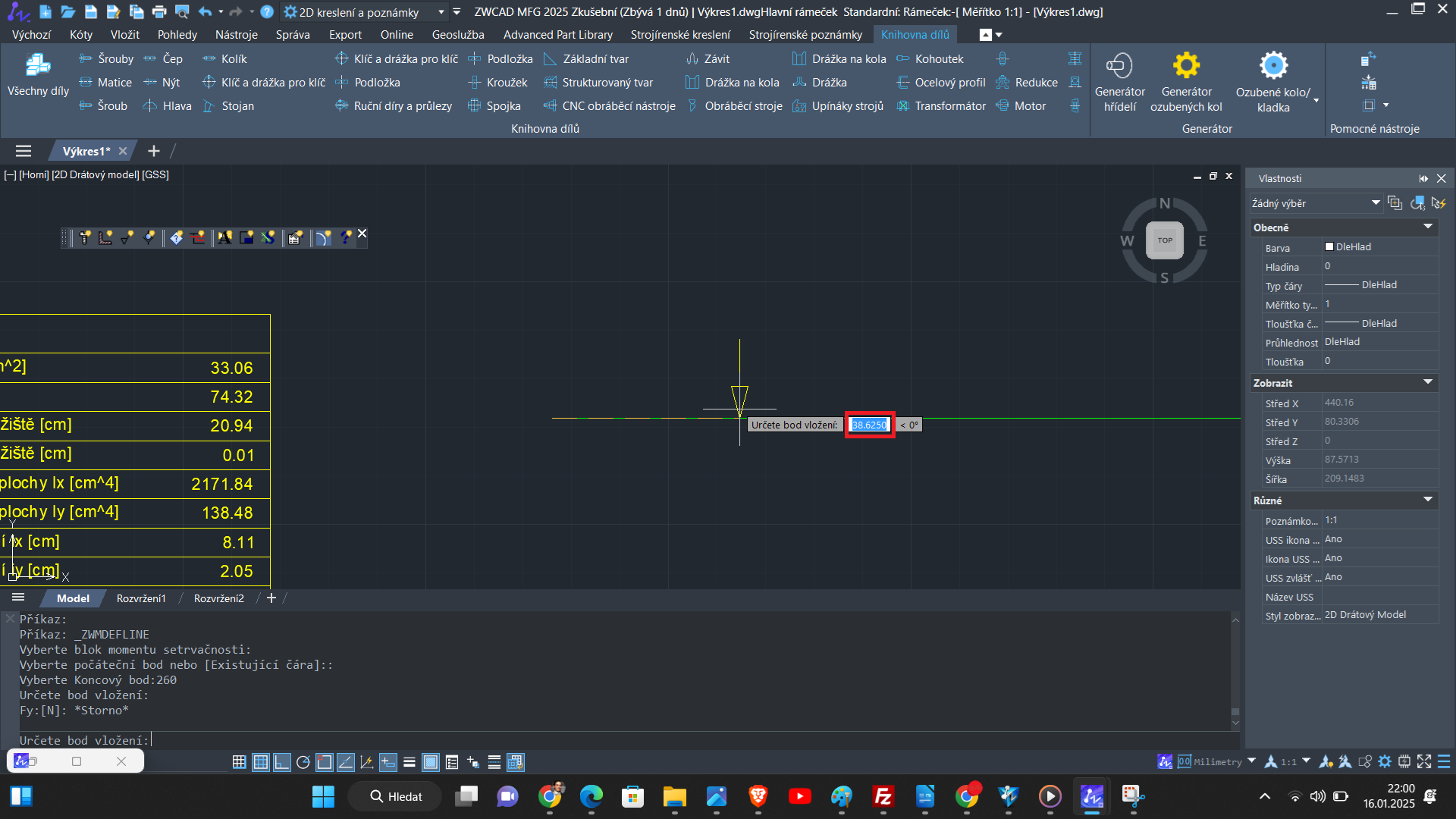

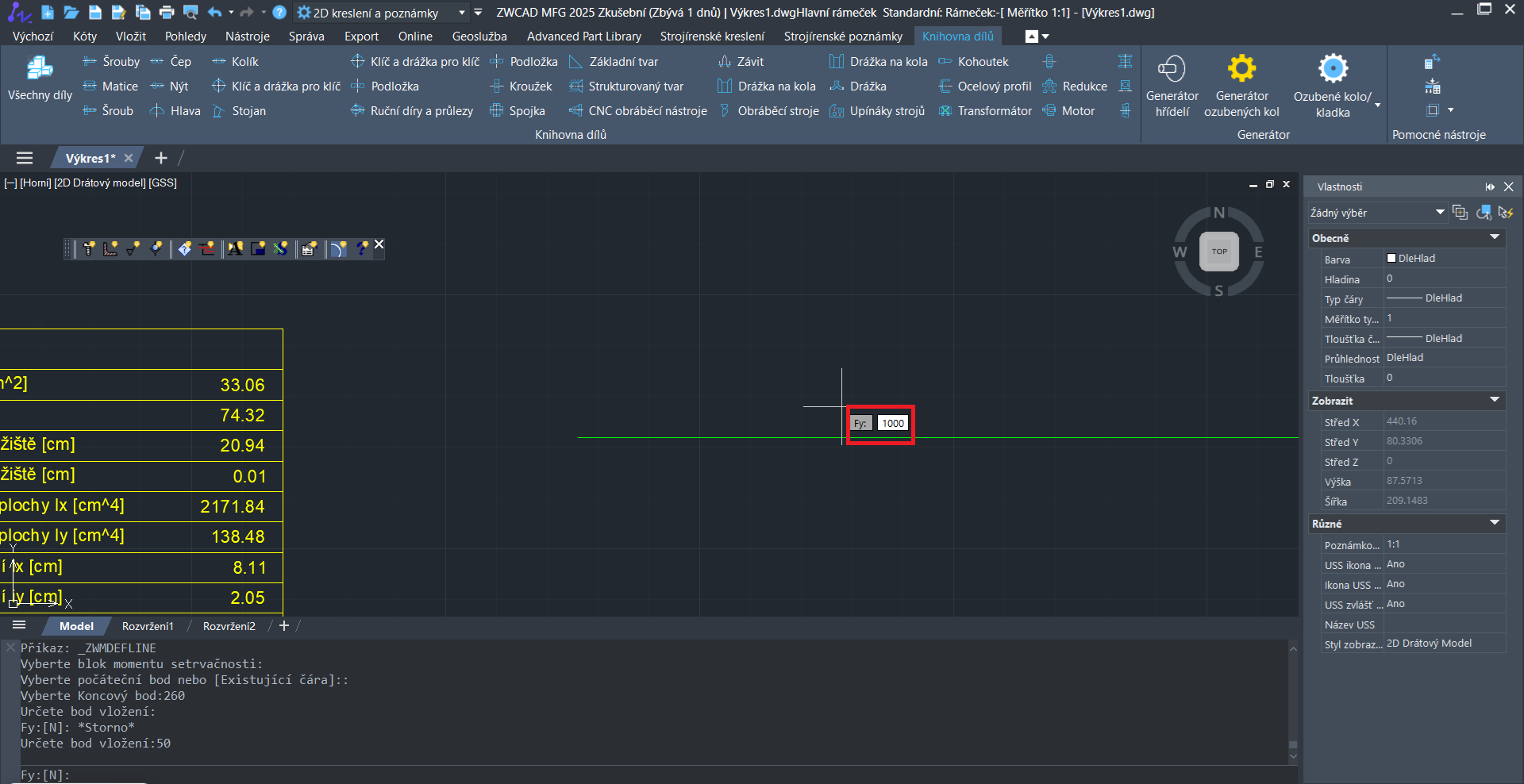

9. Teraz musíte nakresliť (program Vás k tomu sám vyzve) dĺžku počítaného nosníka. Môžete si vybrať aj existujúcu priamku.



10. Zobrazí sa tabuľka, kde môžete definovať zaťaženie nosníka (silu, moment alebo líniové zaťaženie), väzby (rotačná, votknutá a podpora) a materiál (Youngov model pružnosti E, ktorý je predvyplnený pre oceľ a momenty definované tvarom prierezu nosníka - viz tabuľka bod 6)

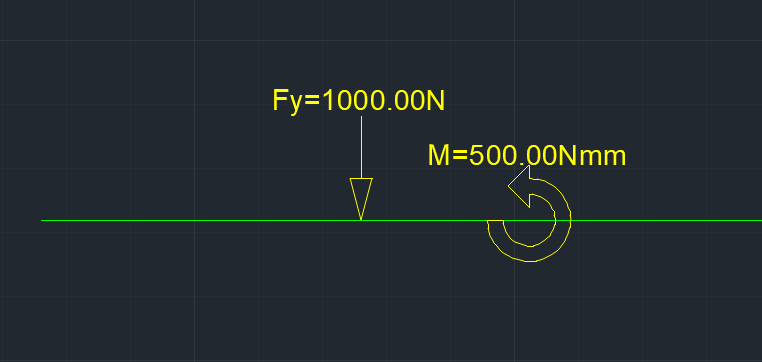

11. Definujte zaťaženie nosníka (najskôr umiestenie a potom veľkosť - sila - Newtony, moment - N.mm, líniové zaťaženie - N/mm).





12. Ďalej určite väzby nosníka. Máte na výber z troch druhov väzieb.

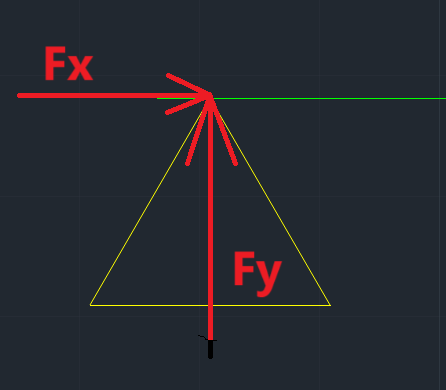

• Rotačná väzba (v ZWCAD preložené ako Pevné podpěry závěsů)
- Reakčné sily rotačnej väzby sú sily v oboch smeroch - x aj y, tzn. väzba umožňuje jeden stupeň voľnosti (rotácia okolo osy z)

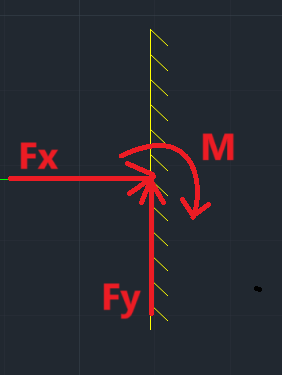

• Votknutá väzba (v ZWCAD preložené ako Omezení s pevným koncem)
- Väzba neumožňuje ani jeden stupeň voľnosti, tzn., že reakcie sú ako obe sily (Fx a Fy), tak moment okolo osy z.

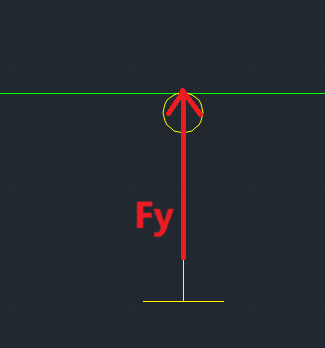

• Podpora (v ZWCAD preložené ako Posuvné podpěry závěsů)
- Väzba obmedzuje teleso v posune v smere osy y, tzn. reakčná sila je Fy.

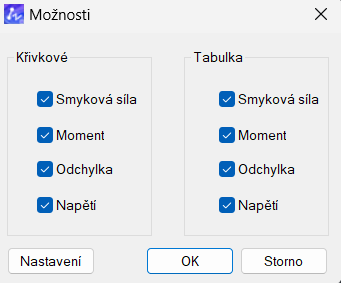

13. Keď dokončíte zadávanie väzieb a zaťaženia nosníka, môžete kliknúť na Počítat. Potom Vám vyskočí tabuľka, kde zaškrtnete aké veličiny chcete vykresliť do grafu a vypísať do tabuľky.

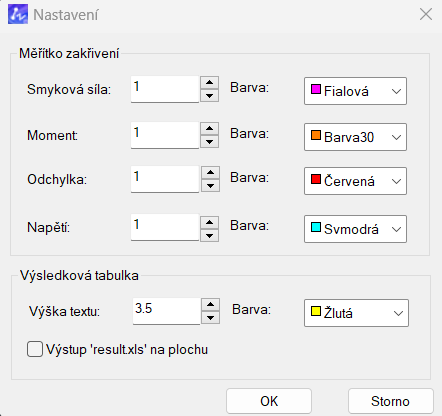

14. Nastavenie farieb kriviek v grafe, či veľkosti textu tabuľky nájdete v Nastavení.

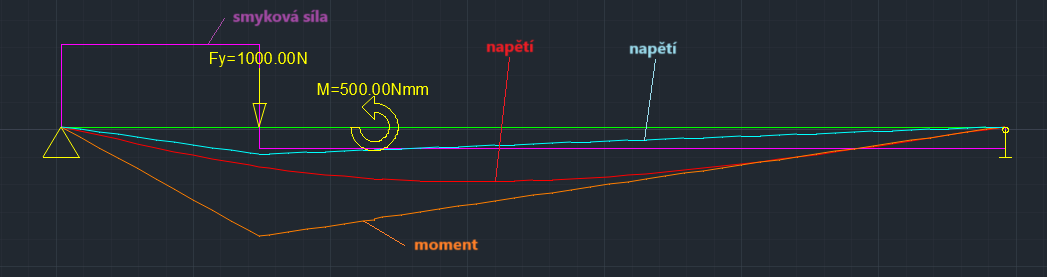

15. Došlo k vykresleniu grafu statickej analýzy a vygenerovaniu tabuliek pre maximálne hodnoty a odstupňované hodnoty po celej dĺžke nosníka. Vykreslené a vypísané veličiny sú vnútorné výsledné účinky nosníka. Jedná sa o šmykovú silu, moment, prehyb (odchýlka) a napätie.


grafické znázornenie

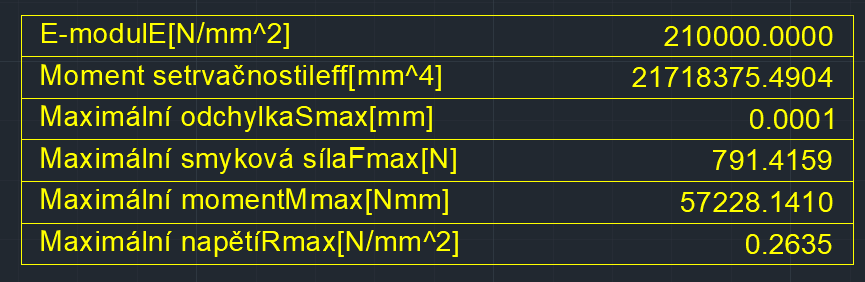

max. hodnoty

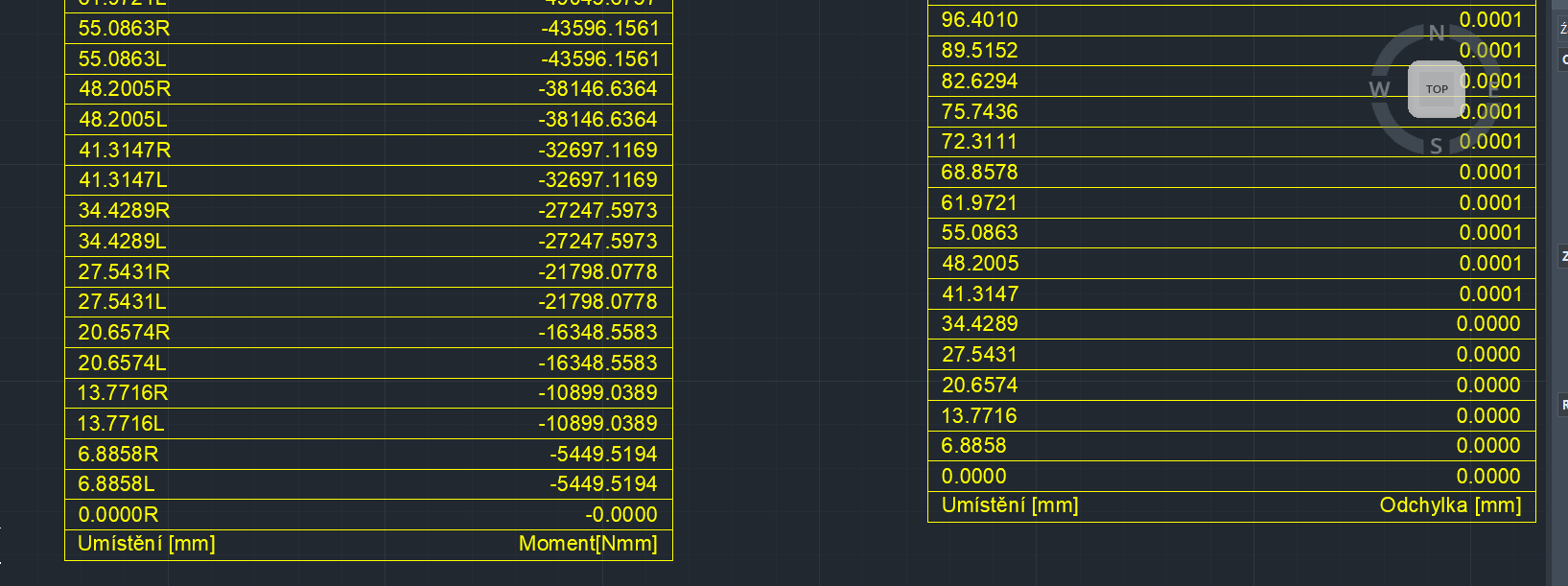

priebežné hodnoty
