Založenie vlastného razítka v ZWCAD MFG

ZWCAD > Nápoveda > ZWCAD MFG/Mechanical > Založenie vlastného razítka

1. Nakreslite presný tvar obrysov vášho razítka.

Postup tvorby vlastného razítka v ZWCAD MFG 1

2. Doplňte nadpisovým textom (tj. ktorý sa nebude meniť) v rámci atribútov.

3. Zadajte do príkazového riadku príkaz ATT a potvrďte pomocou klávesy ENTER.

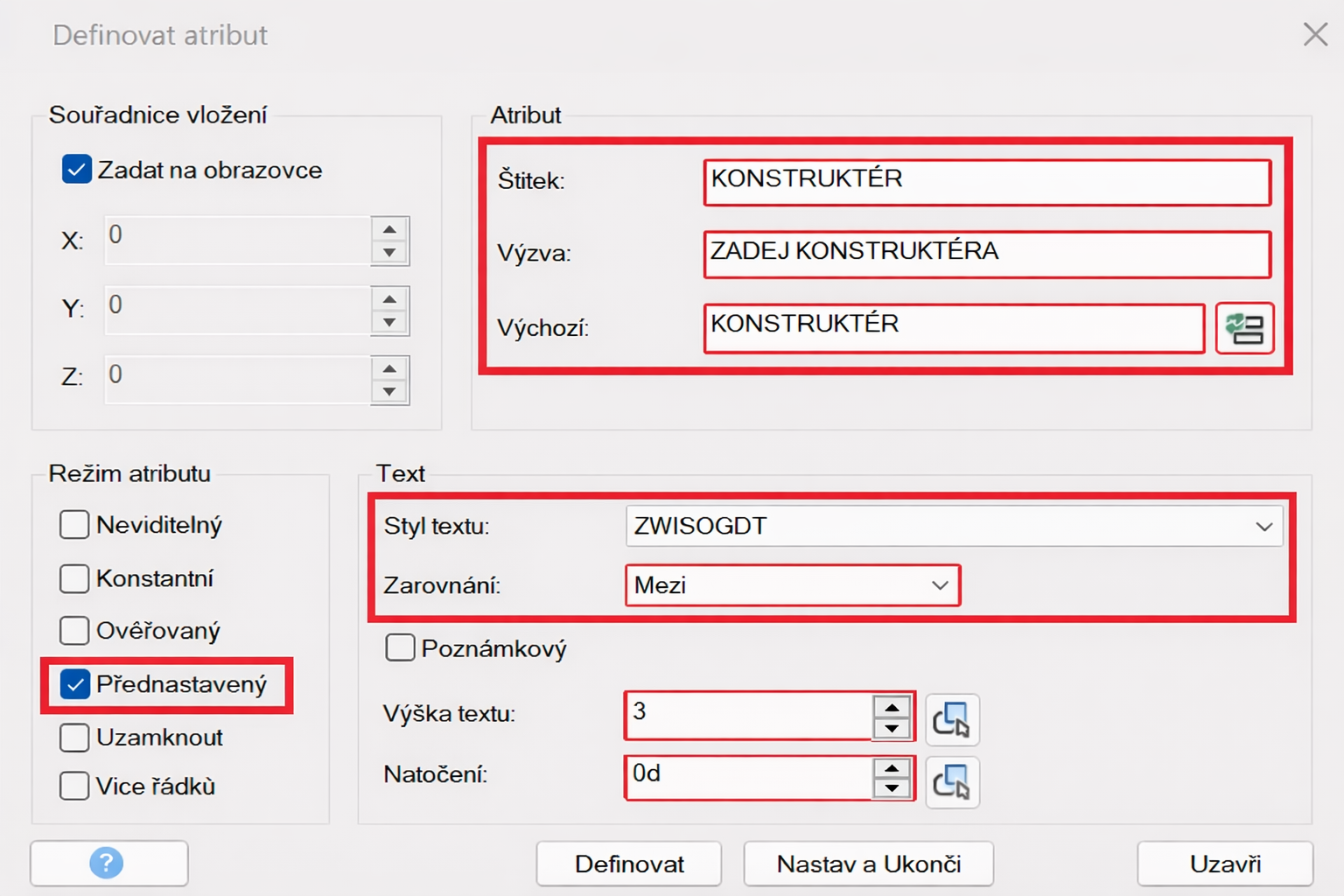

4. Zobrazí sa okno Definovat atribut. Vyplňte atribúty Štítku, výzvy a výchozí.
Režim atribútu zvoľte ako Přednastavený. Štýl textu, rešpektujúci českú diakritiku je napr. ZWISOGDT. Zarovnanie musí byť zvolené ako Mezi.

5. Umiestite atribút do požadovaného bodu.

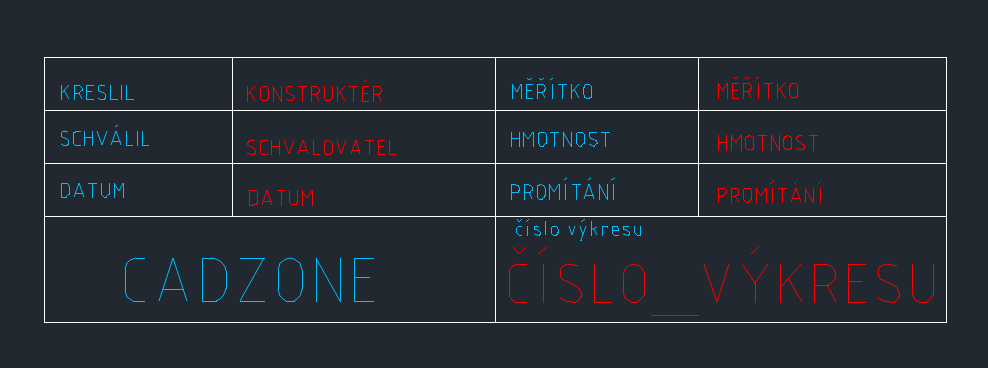

6. Podobne nadefinujte aj ostatné atribúty.

7. Atribúty môžete aj kopírovať a následne editovať pomocou dvojkliku.

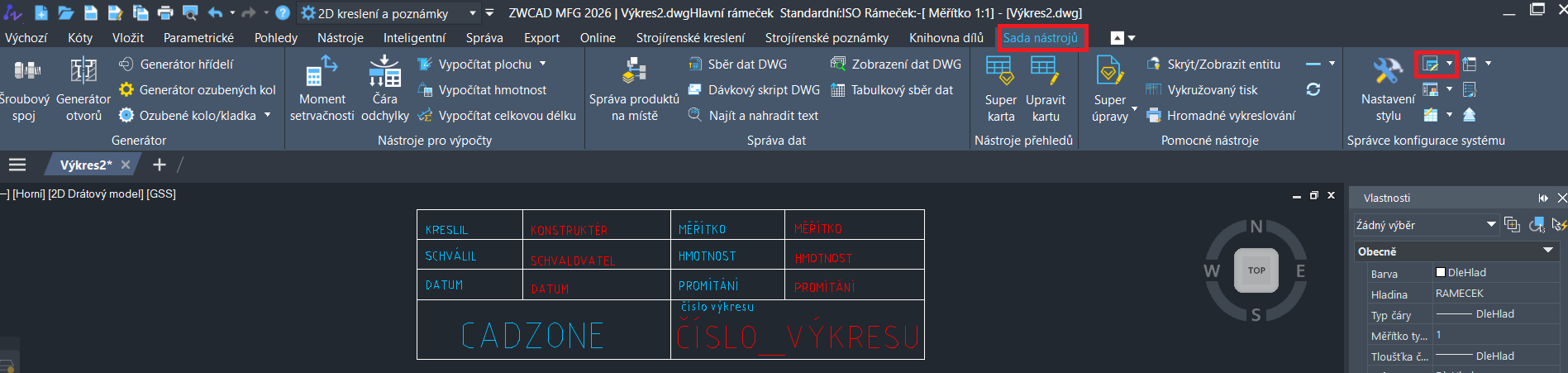

8. Na karte Sada nástrojů a sekcii Správce konfigurace systémů zvoľte Definice rohového razítka.

9. Príkazový riadok vás vyzve k zadaniu názvu.

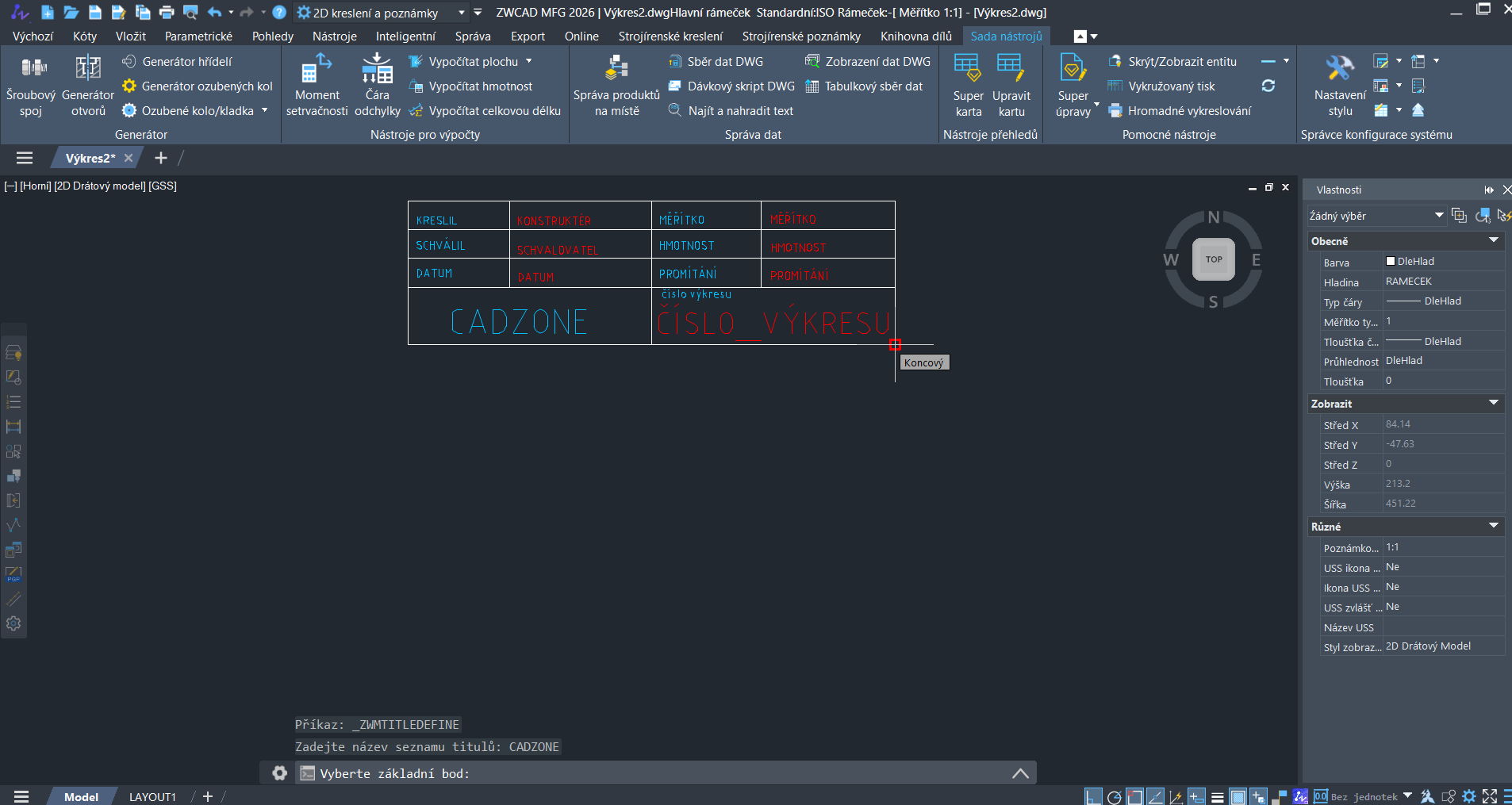

10. Vyberte základný bod (typicky pravý dolný).

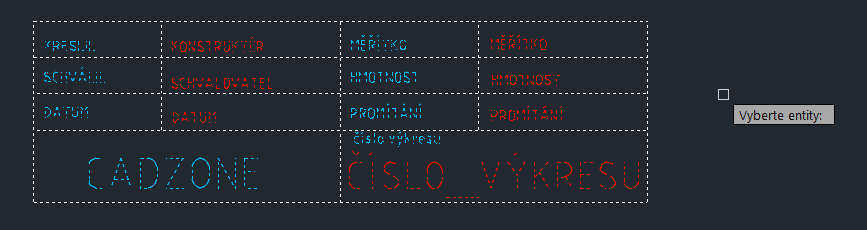

11. Pomocou okna vyberte celú oblasť razítka.

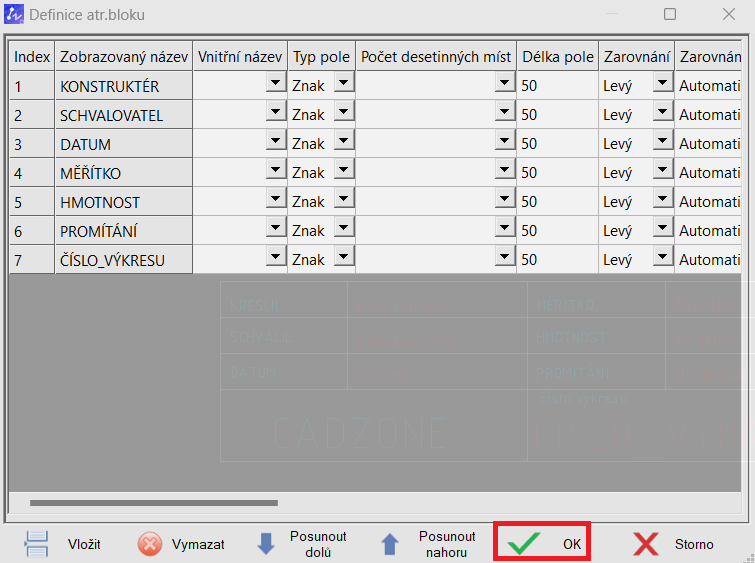

12. Načíta sa okno Definice atr. bloku, potvrďte OK.

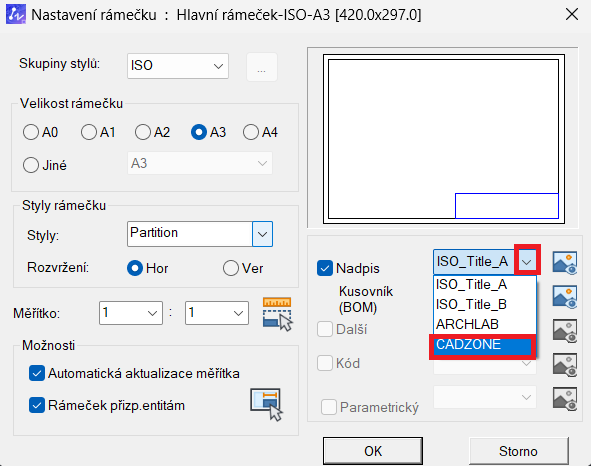

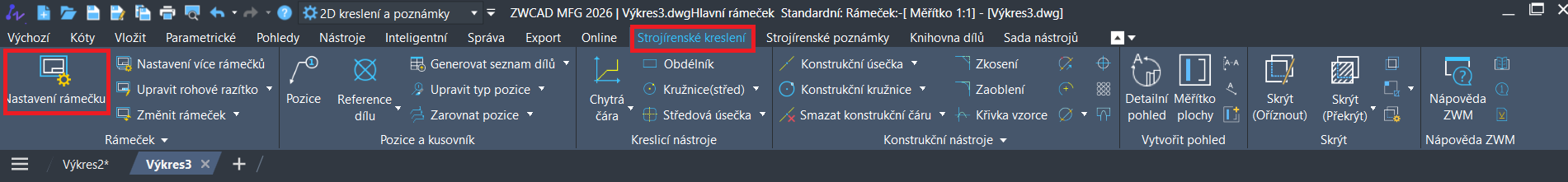

13.Teraz na karte Strojírenské kreslení zvoľte Nastavení rámečku.

14. V kolónke Nadpis zvoľte svoje vlastné razítko, podľa názvu z bodu 9.

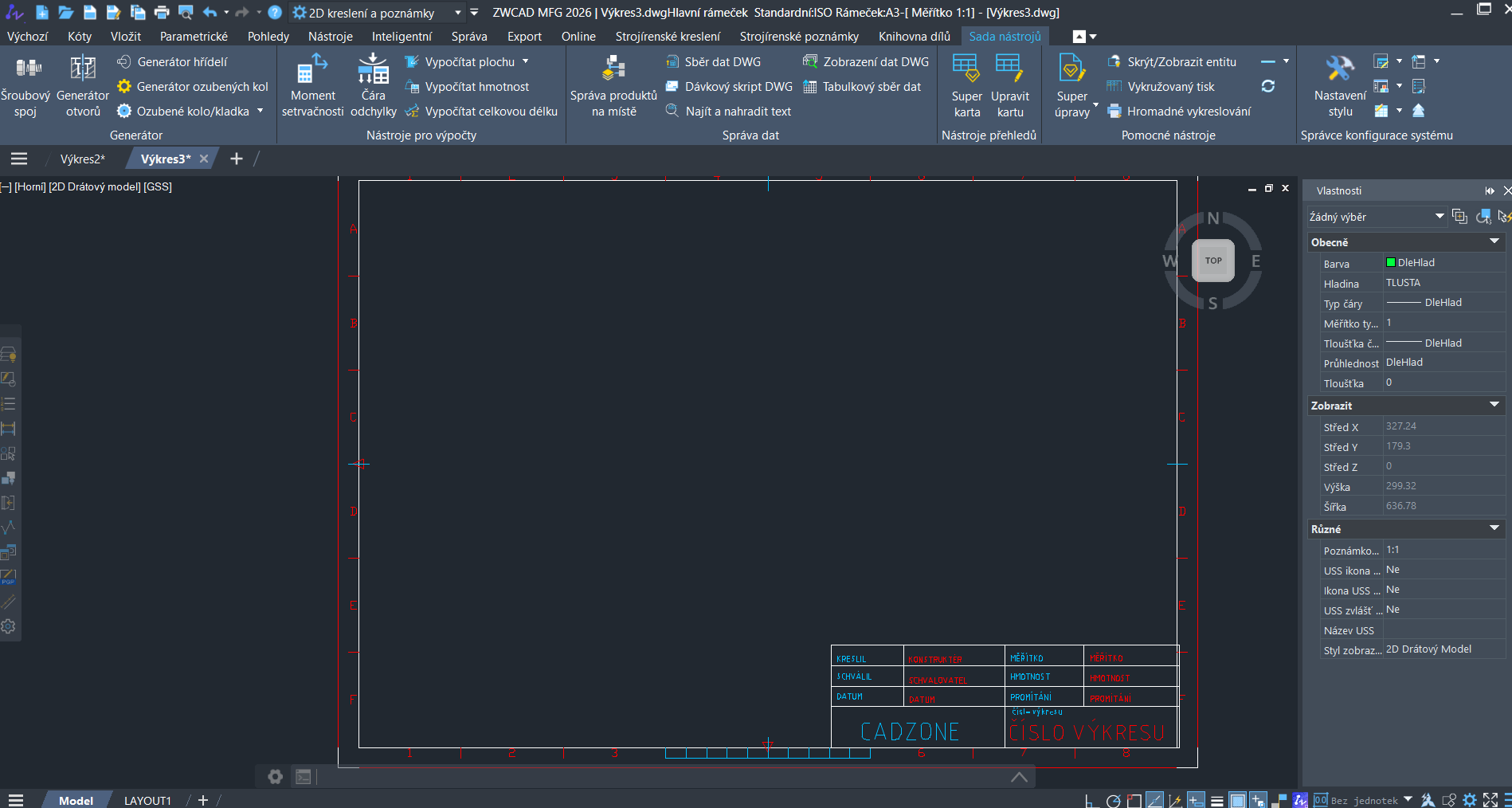

15. Vložený rámik s vlastným nadpisom.
